1、前言
近幾年我國的造紙業及印刷包裝行業取得了飛速的發展，面臨著前所未有巨大機遇，但相對于世界先進的設備，也面臨著巨大
的挑戰。生產設備的生產能力非常強大，
但我們的產品基本處于中低端市場。主要的原因是技術條件的限制。目前為至，大量的分切機上仍舊使用磁粉制動器來進行收放卷
張力控制，限制了設備的運行速度，也浪
費了能源，而且由于磁粉本身的使用壽命的原因，造成了故障率較高的情況。
偉創公司推出的AC90張力控制變頻器，可以進行恒張力控制，并且可以控制張力錐度，保證收卷后各層形狀均勻，而且極大
的提高了分切機的運行速度。
2、分切機介紹

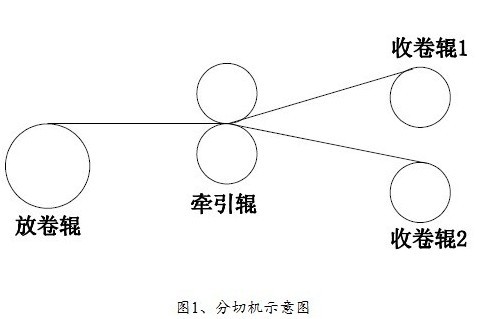

分切機是一種將寬幅紙張或薄膜分切成多條窄幅材料的機械設備，常用于造紙機械及印刷包裝機械。分切機的簡易示意圖如圖1
所示。
分切機的傳統控制方案是利用一臺大電機來來驅動收放卷的軸，在收放卷軸上加有磁粉離合器，通過調節磁粉離合器的電流
來控制其所產生的阻力，來控制材料表面的張力。
磁粉離合器及制動器是一種特殊的自動化執行元件，它是通過填充于工作間隙的磁粉傳遞扭矩，改變勵磁電流可以改變磁粉
的磁性狀態，進而調節傳遞的扭矩。可用于從零
開始到同步速度的無級調速，適用于高速段微調及中小功率的調速系統。還用于用調節電流的方法調節轉矩以保證卷繞過程中張
力保持恒定的開卷或復卷張力控制系統。
其主要的特點是磁粉離合器作為一個阻力裝置，通過系統控制，來輸出一個直流電壓，控制磁粉離合器產生的阻力。主要的
優勢是其為被動裝置，可以控制較小的張力。其
主要的缺點是速度不能高，高速運行時易造成磁粉高速磨擦，產生高溫，造成磁粉離合器發熱進而縮短其壽命。

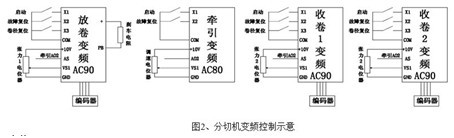

3 偉創變頻器在分切機上的控制示意圖：
方案說明：
牽引驅動：速度模式，采用偉創通用變頻器AC80驅動牽引，控制分切機的運行速度，無PG矢量模式。速度由電位器來
調整。AO2端口輸出運行頻率，作為放卷變頻器、收卷
1、2變頻器的線速度給定；
放卷變頻：張力模式，采用偉創AC90張力變頻器，控制分切機的放卷張力，有PG矢量模式。張力由電位器來調整。
AS端口輸入牽引輥運行頻率，作為卷徑計算線速度，
因工作在放卷發電模式，配置剎車電阻，以釋放能量；
收卷1、2變頻：張力模式，采用偉創AC90張力變頻器，控制分切機的收卷張力，有PG矢量模式。張力由電位器來
調整。AS端口輸入牽引輥運行頻率，作為卷徑計算線速度；
偉創AC90變頻器是一種可以實現恒張力控制的變頻器，可以通過變頻器內部的計算，獲得材料的卷徑，通過控制變
頻器的輸出轉矩來獲得恒張力控制。偉創變頻器可以通過
設置系統慣量補償、摩擦補償及材料慣量補償可以補償由于系統慣量、磨擦阻力及材料慣量引起的起動或加速過程中速度
不均勻的情況，獲得非常平穩的張力控制效果。方案簡易，
調試簡單。而且恒張力控制基本不受速度的影響，可以實現高速分切。
參數：
牽引變頻器（AC80）：
F0-00（控制方式）：0（無PG矢量控制）
F0-02（運行命令通道）：1（端子命令）
F0-03（頻率給定）：2（VS1輸入）
F0-14（加速時間）：根據實際情況設置
F0-15（減速時間）：根據實際情況設置
F2-00（多功能輸入端子X1）：1（正轉運行）
F2-01（多功能輸入端子X2）：8（故障復位）
F3-23（AO2輸出選擇）：1（輸出頻率）
F5組參數由電機實際情況設定
放卷變頻器（AC90）：
F0-00（控制方式）：2（有PG矢量控制）
F0-01（控制械式）：1（轉矩模式）
F0-02（運行命令通道）：1（端子命令）
F2-00（多功能輸入端子X1）：1（正轉運行）
F2-01（多功能輸入端子X2）：8（故障復位）
F2-02（多功能輸入端子X3）：56（卷徑復位）
F5組參數由電機實際情況設定
F7-00（轉矩給定源選擇）：7（張力控制給定）
F7-15（靜摩擦補償）：根據情況設定
F7-17（滑動摩擦補償）：根據情況設定
F7-18（轉動慣量補償）：根據情況設定
F9-00（張力設定選擇）：2（VS1）
F9-04（最大張力）：根據實際情況設定
F9-05（張力錐度系數）：根據實際情況設定
F9-06（錐度補償修正）：根據實際情況設定
F9-06（最大張力）：根據實際情況設置
F9-09（機械傳動比）：根據實際情況設置
F9-10（卷曲模式）：1放卷（卷徑減小）
F9-11（卷徑計算方法選擇）：1（通過線速度計算）
F9-12（最大卷徑）：根據實際情況設置
F9-13（卷軸直徑）：根據實際情況設置
F9-18（卷徑復位選擇）：0（卷徑手動復位）
F9-21（卷徑計算截止頻率）：根據實際情況設置
F9-25（線速度輸入源）：4（AS）
F9-26（最大線速度）：根據實際情況設置
F9-27（卷徑計算最低線速度）：根據實際情況設置
收卷1、2變頻器（AC90）：
F0-00（控制方式）：2（有PG矢量控制）
F0-01（控制械式）：1（轉矩模式）
F0-02（運行命令通道）：1（端子命令）
F2-00（多功能輸入端子X1）：1（正轉運行）
F2-01（多功能輸入端子X2）：8（故障復位）
F2-02（多功能輸入端子X3）：56（卷徑復位）
F5組參數由電機實際情況設定
F7-00（轉矩給定源選擇）：7（張力控制給定）
F7-15（靜摩擦補償）：根據情況設定
F7-17（滑動摩擦補償）：根據情況設定
F7-18（轉動慣量補償）：根據情況設定
F9-00（張力設定選擇）：2（VS1）
F9-04（最大張力）：根據實際情況設定
F9-05（張力錐度系數）：根據實際情況設定
F9-06（錐度補償修正）：根據實際情況設定
F9-06（最大張力）：根據實際情況設置
F9-09（機械傳動比）：根據實際情況設置
F9-10（卷曲模式）：0放卷（卷徑增大）
F9-11（卷徑計算方法選擇）：1（通過線速度計算）
F9-12（最大卷徑）：根據實際情況設置
F9-13（卷軸直徑）：根據實際情況設置
F9-18（卷徑復位選擇）：0（卷徑手動復位）
F9-21（卷徑計算截止頻率）：根據實際情況設置
F9-25（線速度輸入源）：4（AS）
F9-26（最大線速度）：根據實際情況設置
F9-27（卷徑計算最低線速度）：根據實際情況設置
方案注意事項：
速比不能過大：收放卷變頻器采用扭矩控制械式，轉矩為張力與卷徑的乘積，在空卷時，輸出轉矩為最小。如果減速比為N，折算到變頻器上轉矩為轉矩/N，若小于電機
額定轉矩的5%，則控制的不夠準確。
在調試時，首先將收放卷的三個變頻器的有PG矢量控制方式下調試正常，否則沒法完成后續的轉矩控制。在此過程中，最常遇到的問題是編碼器信號沒有輸入、旋轉編
碼器A、B方向接反、編碼器脈沖數輸入不正確。這幾種問題的表現形式主要是運行速度和輸入速度偏差較大或者電機低速蠕動而且運行電流與實際空載電流相差較大。
放卷控制中變頻器實際上只是提供一個反向的拉緊力，所以其控制精度要求不高，調試相對簡單；
收卷變頻器工作在轉矩控制模式，在加減速過程中，需要提供額外的轉矩用于克服系統的轉動慣量。如果不加補償，則會出現收卷過程中張力偏小減速過程中張力偏大的
現象。如果起動時出現張力變小，則增加系統慣量補償系數。磨擦補償主要是克服在整個運行過程中由于系統存在的磨擦力對張力的影響，可通過調節磨擦補償系數來完成。
正常運行時材料張力若小于設定張力，則將摩擦補償系數增大。另外需要補償?shù)氖蔷磔S上材料所產生的轉動慣量，通過設定材料的密度及寬度，變頻器可計算出當前材料的轉
動慣量。調試時合適設定張力錐度，可以控制材料的卷曲質量，避免外緊內松的情況發生。
卷徑通過線速計算法來獲得的，而卷徑又是計算輸出轉矩的直接的因素，所以正確設定最大線速度是非常關鍵的。調試時可以通過驗證變頻器顯示的當前卷徑和實際卷徑，
來判斷所設最大線速度是否正確。若顯示的當前卷徑大于實際卷徑，則表明所設的最大線速度偏大。
通過設定以上的幾個補償量，可以有效的改變系統慣量對加減的影響。設定合適的張力，可以達到比較好的收卷控制。
4 結束語
因?yàn)橛米冾l器來控制分切機的收放卷控制克服了磁粉固有的弱點，使得高速分切的控制成為了現實，而且大大提高了設備的可靠性，從成本上并沒有過多的增加，所以越
來越多的客戶開始采用變頻器來實現分切機控制。
