應用需求
音樂噴泉常見于大型社區和廣場，其主要控制部分由音頻控器、驅動器和水泵組成。其中驅動部分的主要部件為變頻器。HLP-C100系列變頻器在音樂噴泉中有很好的應用效果，能完全滿足用戶的設計需求。
現場工藝及說明
1.系統介紹
音樂噴泉由音控系統將音樂的音頻高低轉換成模擬量（電流信號），控制變頻器的運行頻率，控制水泵的運轉速度，進而控制水泵噴水的高度，以達到與音樂音頻變化同步的水柱變化。
音樂噴泉的組成：
a)音頻控制系統
將音樂的音頻信號轉換成模擬量信號，并傳送給變頻器；
b)驅動系統
由變頻器和水泵（電機線超過30米且浸在水中）組成，根據音頻控制系統給出的模擬量，控制水泵噴出水柱的高度。
2.音樂噴泉的電氣控制圖
控制要求：
a)變頻器最高輸出頻率為50Hz；
b)變頻器加減速時間較短，均為2s左右；
3.變頻器電氣接線圖
注：
a)所有變頻器的啟動信號同時由外部開關給定；
b)由于音樂噴泉的分組編排，所有的變頻器進行分組，每一組的所有變頻器的頻率信號由同一路模擬量給定（電流信號，串聯）。
4.現場調試
現場操作方式和步驟：
a)先給定變頻器運行信號；b)再通過音頻控制器給定變頻運行頻率；
遇到的情況：變頻器跳E.07過壓故障；
故障原因分析：
通過觀察發現，該故障均在給定運行信號，且音頻系統還沒給定頻率時出現，此時由于模擬量的誤差等情況，變頻器的實際運行頻率為1.5~2.0Hz之間，且一直不停的跳變，查看得知直流母線電壓一直在波動，且最終會達到過壓保護值，從而發生E.07過壓故障，其他運行頻率下不會出現任何故障。
由于水泵是豎直噴水柱，水柱在下掉的過程中會給水泵施加一個反向的作用力，即迫使電機反轉的作用力，且由于此時變頻器的運行頻率較低，輸出力矩同樣較低，在水柱下掉的作用下，電機可能會瞬間處于發電狀態，導致變頻器直流母線電壓升高，最終導致E.07過壓保護。
解決方法：
適當提升變頻器的最低運行頻率，由于此現場的頻率來源為VI（接受電流信號）端子，所以只需要將參數C06.14設定為6（C06.12=0）即可，該運行頻率既可保證變頻器不出現保護，也可以保證音頻控制系統的模擬量給定之前，水泵不會將水柱碰出地面。

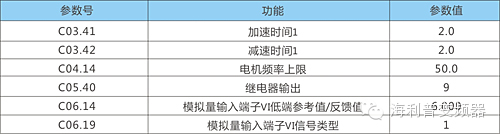

5.參數設置
產品應用情況
經過后期長時間使用，HLP-C100系列變頻器在音樂噴泉上一直穩定可靠運行，得到用戶好評。
