          紫金橋監控軟件構建土壤墑情監測系統

          發布時間:2015-12-22 15:22   類型:案例分享   人瀏覽

          一、概述

          土壤墑情監測系統能夠實現對土壤墑情(土壤濕度)的長時間連續監測。用戶可以根據監測需要,靈活布置土壤水分傳感器;也可將傳感器布置在不同的深度,測量剖面土壤水分情況。系統還提供了額外的擴展能力,可根據監測需求增加對應傳感器,監測土壤溫度、土壤電導率、土壤PH值、地下水水位、地下水水質以及空氣溫度、空氣濕度、光照強度、風速風向、雨量等信息,從而滿足系統功能升級的需要。

          土壤墑情監測系統能夠全面、科學、真實地反映被監測區的土壤變化,可及時、準確地提供各監測點的土壤墑情狀況,為減災抗旱提供了重要的基礎信息。

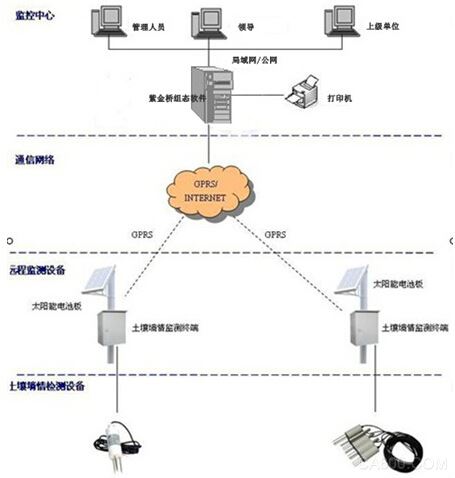

          二、系統架構


          三、解決方案

          1、系統構成

          土壤墑情監測系統主要由監控中心、通信網絡、遠程監測設備和土壤墑情檢測設備四部分構成。

          2、監控中心

          硬件主要由服務器、計算機、打印機等組成。

          軟件:紫金橋監控組態軟件

          3、通信平臺

          包括中國移動GPRS網絡和INTERNET公網。

          系統計劃采用公網專線的組網方式,監控中心需具備可上外網的固定IP地址。

          4、遠程監測設備

          遠程監測設備可根據供電類型分為市電供電土壤墑情監測終端、太陽能供電土壤墑情監測終端和電池供電土壤墑情監測終端。

          針對土壤墑情監測點分散分布、不易布線的特點,建議選用太陽能供電型土壤墑情監測終端。

          5、土壤墑情檢測設備

          根據監測需求,可采用1路土壤水分傳感器實現單點墑情檢測;也可采用多路土壤水分傳感器,并將傳感器布置在不同的深度,實現監測點的剖面土壤墑情檢測。

          四、系統功能及特點

          土壤墑情監測系統可實現全天候不間斷監測。現場遠程監測設備自動采集土壤墑情實時數據,并利用GPRS無線網絡實現數據遠程傳輸;監控中心自動接收、自動存儲各監測點的監測數據到數據庫中。系統主要功能如下:

          1、符合最新墑情監測規范 SL364-2006

          2、實時監測土壤水分,各監測點可靈活進行單路測量或多路剖面測量。

          3、土壤水分超過預先設定的限值時,立刻上報告警信息。

          4、可擴展土壤溫度、電導率、PH值以及地下水參數、氣象參數等監測功能。

          5、數據采集、存儲頻率可靈活調整,可遠程設置監測設備工作參數。

          6、遠程監測設備只在采集數據時才給傳感器供電,一方面節約了能源,另一方面避免了因長期供電導致土壤物理性質變化所形成的測量誤差。

          7、支持GPRS、短消息、局域網等多種通訊方式,推薦采用GPRS無線通訊。

          8、可同時將監測數據上報至多個中心。

          9、具備遠程設備維護功能,可擴展遠程拍照功能。

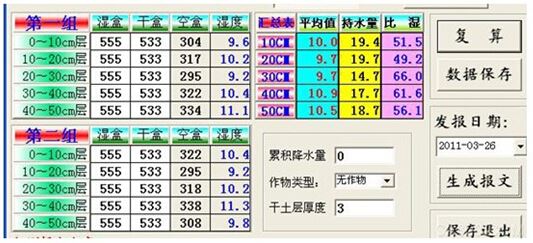

          10、具備監測數據、報警數據的統計、分析功能,數據報表可導出、可打印輸出。

          11、紫金橋組態軟件具備GIS功能,可在地圖上顯示各監測點的詳細分布位置。

          12、紫金橋組態軟件支持通過OPC接口與其它系統進行對接。

          五、總結

          通過這套系統可以提高農牧業抗旱管理水平,快速掌握土地旱情動態,避免或減少旱災造成的損失,逐步建立起廣泛覆蓋的土壤墑情實時在線監測系統能夠實現對土壤墑情(土壤濕度)的長時間連續監測,紫金橋軟件在采集系統中作為數據處理的核心起到關鍵性作用。
