晨控CK-FR102ANS系列作為晨控智能工業級別RFID讀寫器,支持大部分工業通訊接口如RS232、RS485、以太網。支持工業協議Modbus RTU、Modbus TCP、Profinet、EtherNet/lP、EtherCat以及自由協議TCP/IP等。
本期主題：圍繞CK-FR102ANS產品的EtherNet/IP通訊協議與歐姆龍PLC進行通訊配置說明。
0、準備階段
lRFID讀卡器配置軟件：RFID_TOOL
l編程軟件：Sysmac Studio
lRFID控制器：CK-FR102ANS-E01
lRFID讀寫天線：CK-FA012-2M
lPLC：歐姆龍NX系列PLC
l通訊協議：Ethernet/IP
l連接方式：以太網
配置設置：
1、配置IP
打開配置軟件，搜索設備后，
點擊齒輪，修改IP
確定保存
通訊設置：
1、新建變量
l打開歐姆龍程序，在全局變量中新建兩個246的數組
l分別將網絡公開設置為輸入和輸出，作為讀卡器的輸入輸出
2、進入EIP配置

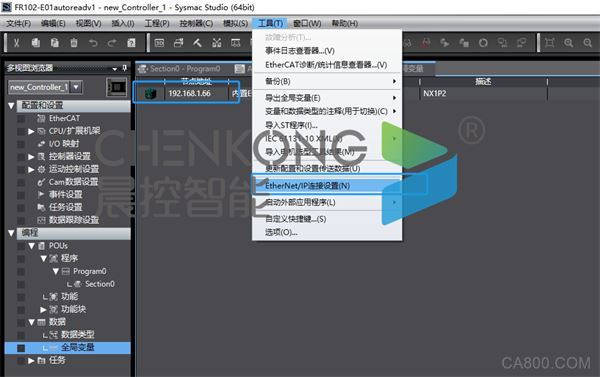

l在上方工具，點擊EtherNet/IP連接設置
l雙擊需要連接的plc設置
3、建立標簽組
l在標簽組右上角點擊全部注冊
l選擇剛剛新建的兩個數組變量，點擊注冊
4、添加ESD文件
l右鍵工具箱空白處

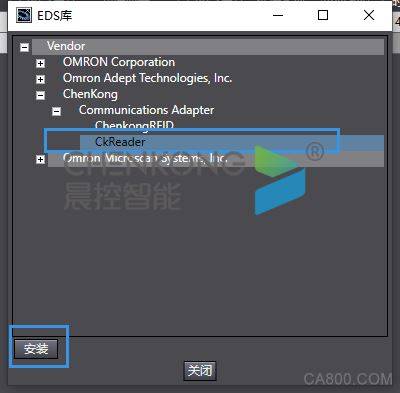

l點擊顯示EDS庫，在庫中添加設備eds文件
5、添加連接
l點擊工具箱加號“+”。
l輸入節點地址（案例以讀卡器設備ip為192.168.1.102）
l型號名稱：選擇剛剛添加的eds文件。
l修訂版：1
l點擊添加
l右鍵加入的設備，點擊添加連接
l填寫輸入輸出，大小字節填寫為246，選擇剛剛添加的標簽組
6、下載配置
l點擊在線，連接PLC
l點擊下方的傳送到控制器，將配置下載至PLC中，即可連接完成
