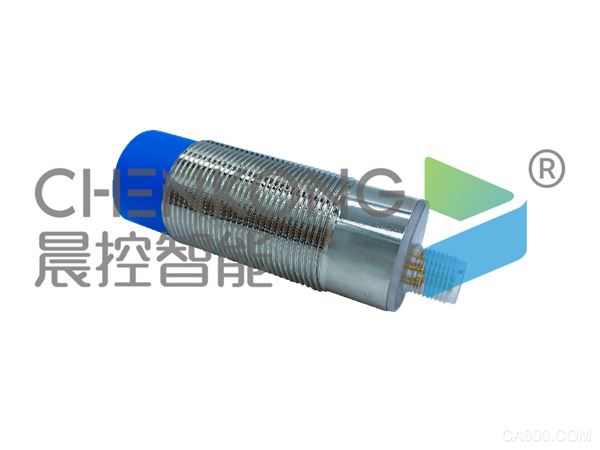

晨控CK-FR03系列作為晨控智能工業級別RFID讀寫器,支持大部分工業協議如RS232、RS485、以太網。支持工業協議Modbus RTU、Modbus TCP、Profinet、EtherNet/IP、EtherCat以及自由協議TCP/IP等。
本期主題：圍繞CK-FR03產品的EtherNet/IP通訊協議與和利時LX系列PLC進行通訊配置說明。
準備階段
l編程軟件：AutoThink
l工業RFID讀寫器：CK-FR03-EIP
lPLC型號：LX-500
l通訊協議：EtherNet/IP
l連接方式：以太網
配置設置：
1、配置IP

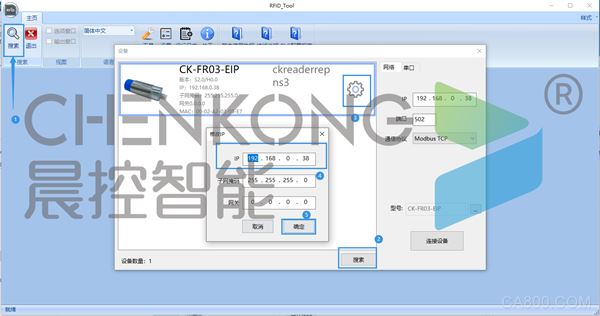

打開配置軟件，搜索設備后，
點擊齒輪，修改IP
確定保存
2、配置參數
搜索設備后雙擊連接設備

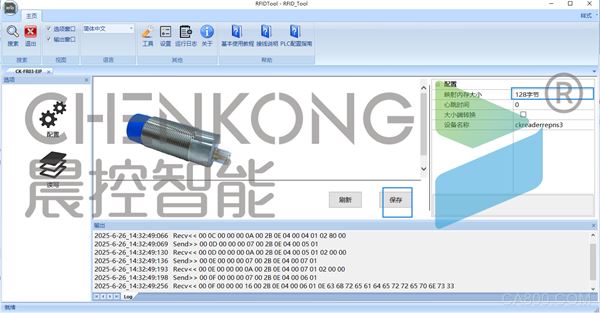

在配置頁面將映射內存大小改為128字節
點擊保存后斷電重啟
通訊設置：
1、添加設備文件

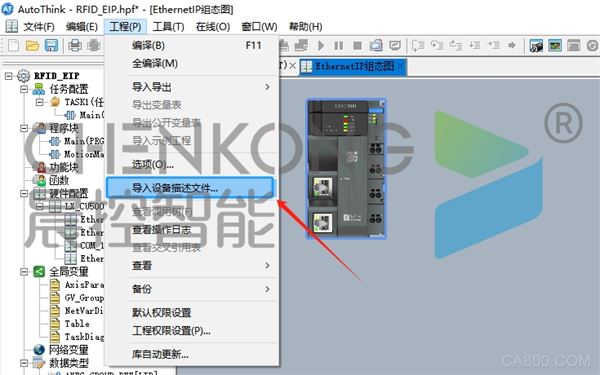

在工程中點擊導入設備描述文件
選擇設備文件添加
2、添加EIP協議

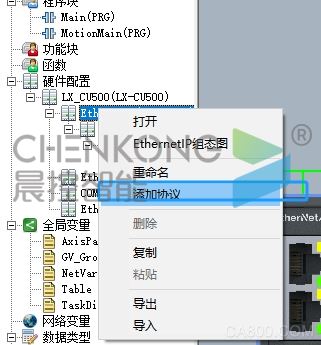

右鍵PLC的EtherNet1（ETHERNET）點擊添加協議

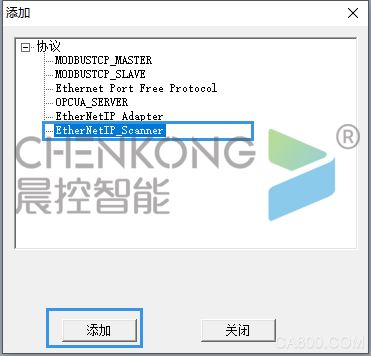

選擇添加EtherNetIP_Scanner
3、添加設備

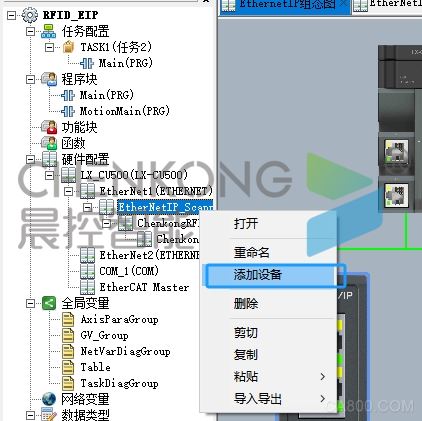

點擊添加的EtherNetIP_Scanner右鍵添加設備

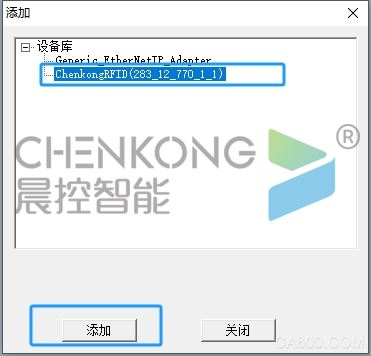

選擇添加導入的設備
4、填寫IP
雙擊添加的設備

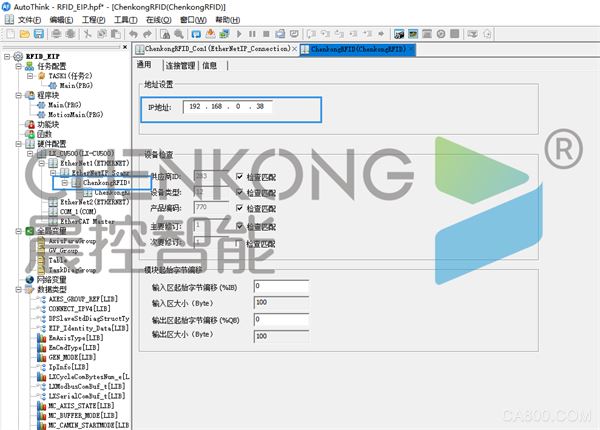

在通用頁面，填寫設備的IP地址
5、設置映射數據
打開設備的映射設置

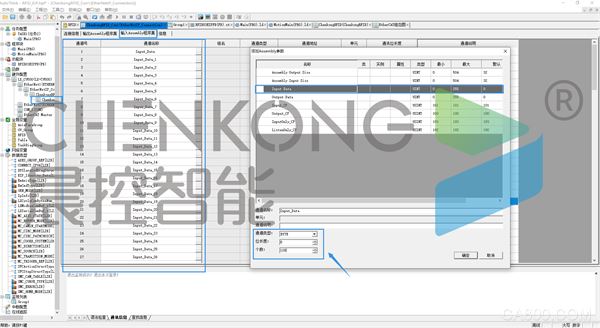

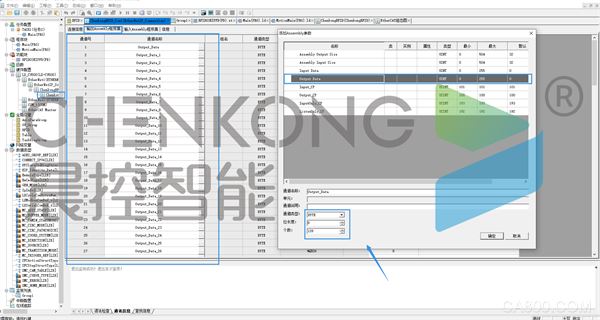

在輸出Assembly程序集和輸入Assembly程序集中分別添加128個BYTE
6、下載程序
編譯然后將配置下載到PLC中
即配置完成
功能塊配置

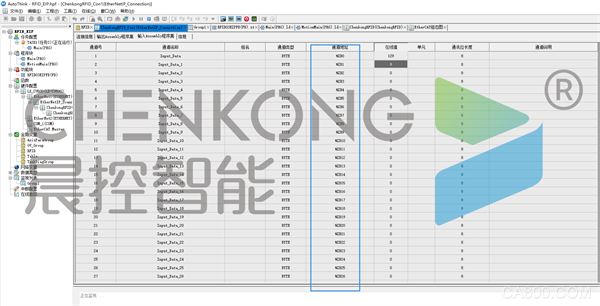

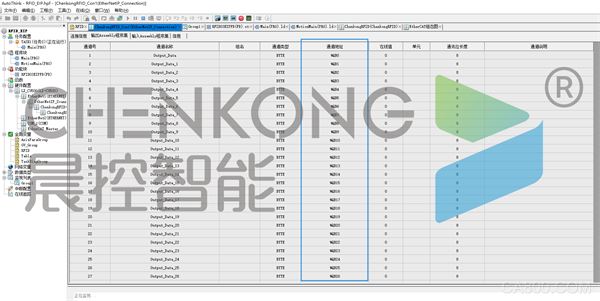

1、確定設置映射數據地址以及連續性（需要連續地址）
2、新建變量

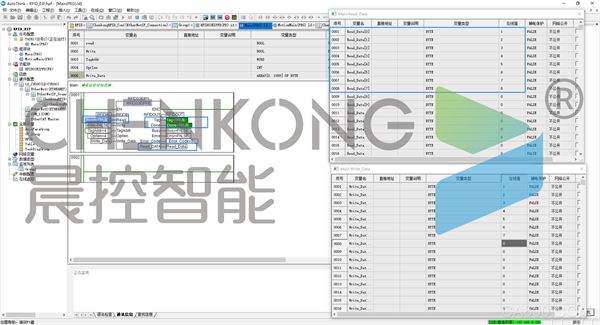

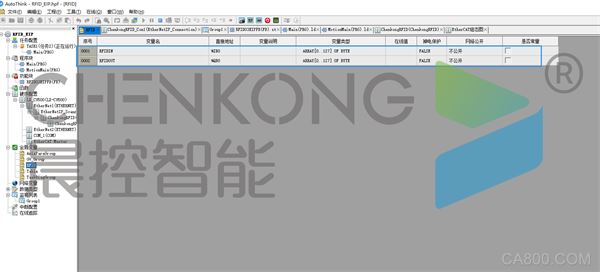

新建變量/在全局變量中，新建兩個128長度byte數組變量，分別作為輸入輸出數據映射

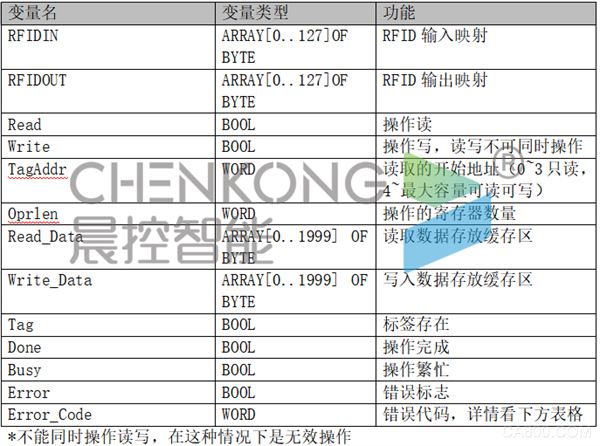

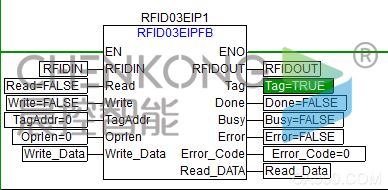

3、功能塊說明
寫操作說明：
將需要寫的數據放入寫緩存區Write_Data
置位寫操作Write
DONE置位操作完成
讀操作說明：
置位讀操作Read
等待DONE置位操作完成
讀取數據緩存到讀數據緩存區Read_Data
