產品簡介:
PS PXI-3011 是一款便攜式低功耗PXI 系統控制器，專用于便攜式6 槽PXI 機箱（PS PXI-9106）。該控制器基于Intel Atom N270 處理器，主頻1.6GHz，集成500G SATA 硬盤及其它外圍I/O，包括1 個VGA 接口、1 個10/100Mbps 以太網接口、2 個USB2.0 接口，預裝Win7，用戶利用PS PXI-3011 可靈活創建輕便堅固的PXI 測控系統，用于電力工業、軍工設備測試等機動性高的測控領域。
產品特性:
·基于低功耗Intel Atom N270 處理器；
·標準配置2GB DDR2 RAM；
·10/100Mbps 以太網接口，2 個USB2.0 接口；
·集成500G SATA 硬盤及其它外圍I/O 資源；
·低功耗設計, 提供卓越性能和極低功耗的最佳平衡；
·預裝Win7，支持LabVIEW RT、Vista、VxWorks 等操作系統。
注意：PS PXI-3011 專用于泛華便攜式6 槽PXI 機箱，嚴禁將其插入其它機箱，以免造成硬件損壞。

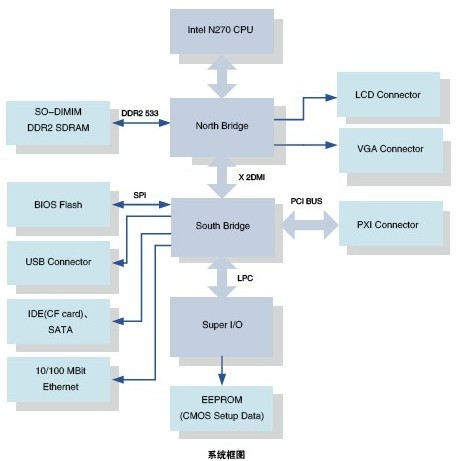

系統框圖:
PS PXI-3011 主要由如下模塊構成:
·N270 CPU 模塊主要包括Intel Atom N270 處理器，主頻1.6GHz；
·SO-DIMM 模塊包含一個DDR2 533 SODIMM，最高支持2GB DDR2 內存；
·LCD Connector 模塊提供LCD LVDS（18位）電平接口；
·VGA Connector 模塊提供一個VGA 接口；
·North Bridge 模塊基于Intel 945GSE 芯片組， 連接CPU、DDR2 SDRAM、VGA和LCD 接口；
·South Bridge 模塊基于Intel ICH7M 芯片組，連接PCI 總線、USB、SATA、LPC總線和10/100MBit 以太網；
·BIOS Flash 模塊用以存儲BIOS 設置數據；
·USB Connector 模塊與ICH7M 芯片組相連，提供2 個USB2.0 接口；
·10/100MBit Ethernet 模塊提供一個10/100MBit 以太網接口；
·IDE/SATA 模塊提供硬盤接口；
·PXI Connector 模塊為與PXI/CompactPCI系統背板間提供連接；
·EEPROM 模塊通過SPI 與South Bridge模塊間通信，用以存儲啟動數據。
應用領域:
·電力工業、軍工設備測試等機動性高的測控領域；
·輕便堅固且低功耗的PXI 測控系統的靈活創建。
