設備遠程監測項目需求

濰柴動力某工廠，是公司生廠工藝流程中非常重要的組成的部分。其生產設備運行健康狀態直接關系生產經營計劃的實現。

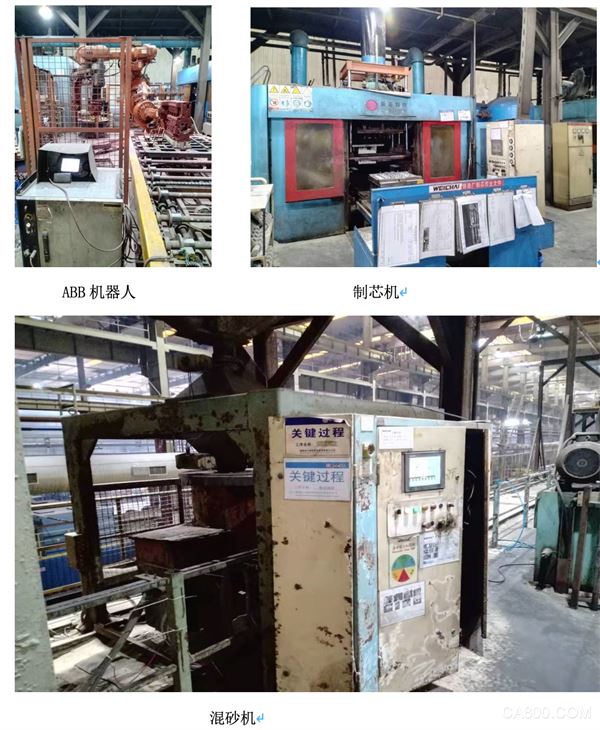

目前投用的生產設備，包括：ABB機器人、制芯機、混砂機等大型生產設備，由下圖車間現場照片可見，以上大型生產設備投產年份較久，設備信息化能力弱，設備運行狀態以人工監測為主，實時性、專業度、可控性非常依賴于現場人員的經驗積累。

為充分保障設備健康，保障生產業務正常運行，提升設備信息化水平，建設基于物聯網的設備遠程監測系統，實現設備監測實時化、智能化、遠程化、可視化，讓設備制造商工程師、維保單位工程師、工廠現場管理工程師、管理人員在統一的平臺中協同工作，為生產經營保駕護航。

設備遠程監測系統組成

1、 采集層

因設備已安裝PLC,監測參數包括運行時間、動作次數、狀態參數等，可以通過PLC采集。

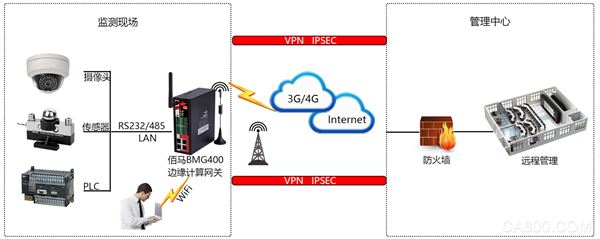

2、 傳輸層

選擇佰馬BMG400邊緣計算網關。多臺PLC分別連BMG400-A邊緣計算網關的通信接口，通過4G網絡將數據傳輸至中心服務器上。BMG400-A邊緣計算網關和中心端通過tcp/IP協議連接，可以通過MQTT協議JSON格式等和中心端通信。

3、 平臺層

選擇佰馬設備管理云平臺，對不同協議、分散異地的設備統一接入、統一監測、統一管理。

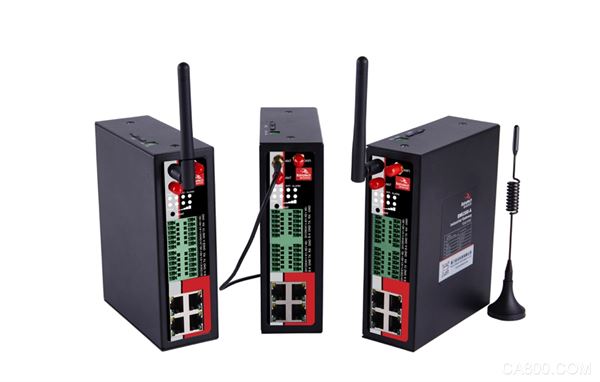

佰馬邊緣計算網關BMG400簡介

佰馬科技BMG400系列產品，是一款基于ARM架構的邊緣計算網關。集數據智能采集、多種協議轉換、智能網關、全網通/4G無線通信、數據處理轉發、VPN虛擬專網、本地存儲、WIFI覆蓋等功能于一體。

支持3×LAN、1×WLAN、TF卡、2×RS232、3×RS485、2×ADC、2×DI、1×CAN （可選）、2×繼電器（可選）、WIFI功能（可選）、GPS功能（可選）、單模雙卡（可選）、雙模雙卡（可選）。

ARM高端CPU,強大邊緣計算能力，有效分擔云端壓力；Linux系統，集成Python開發環境和C語言開發環境， 提供標準API接口，方便項目二次開發應用。

支持MQTT，可與阿里云、百度云等第三方云平臺對接，支持工業現場的多種工業設備協議OPC、Modbus等，不斷擴充的協議庫可使更多的設備輕松接入。廣泛應用于工業4.0、工業機器人、PLC遠程管理、智慧工控、工廠信息化、設備上云、設備遠程監測、智能制造等。

設備遠程監測系統功能（可據客戶要求定制）

佰馬設備云功能包括：Modbus / MQTT 標準協議設備接入、PLC 網關接入、現場視頻接入、語音接入、設備檔案管理、設備狀態實時顯示、設備數據歷史查詢、設備數據自定義告警、設備異常告警、手機客戶端、數據分析（地理分析、相關分析、表格分析）、組態應用、遠程控制等。

1、強大的設備接入能力

支持Modbus 協議設備接入、MQTT 協議設備接入、私有 TCP 協議設備接入、 PLC 網關接入等。

Modbus RTU 協議設備，通過佰馬工業級無線網關接入云端。對傳統串口設備的兼容性好，接入成本低，應用廣。

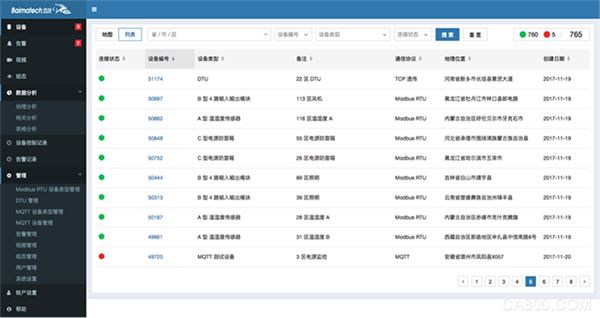

2、設備檔案，一圖總覽

一張圖總覽所有接入的設備，可總覽設備編號、接入時間、設備類型、設備備注、通信協議、地址位置等，設備狀態一目了然。

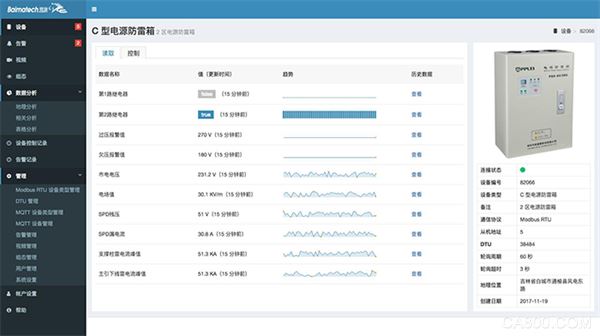

3、設備狀態監測與控制

協助客戶清晰了解每個設備，包括進行基礎檔案、實時工作狀態監測、歷史工作狀態記錄、狀態趨勢圖表、設備控制與執行反饋、設備控制記錄等。

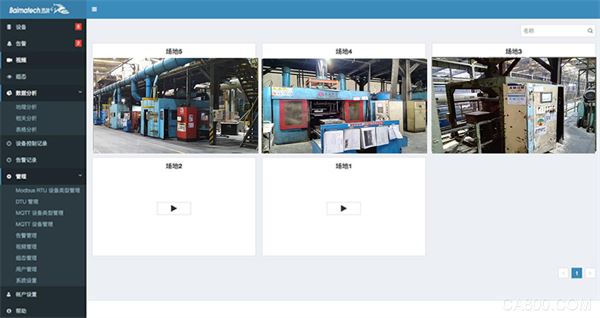

4、設備現場視頻接入

設備現場的工作圖片、視頻，可以統一接入平臺進行查看，設備管理更直觀有效。

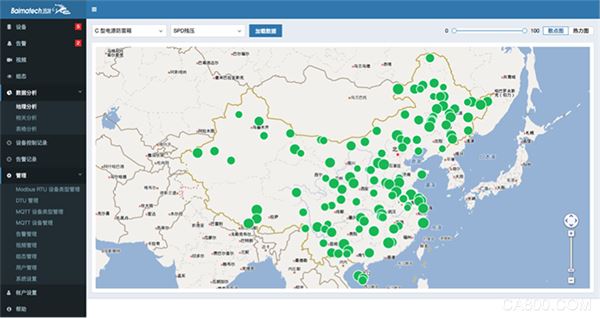

5、設備數據，多維度分析

對設備進行多維度分析，包括連接狀態與數量統計、地理分布分析、熱力圖分析、圖表分析等。

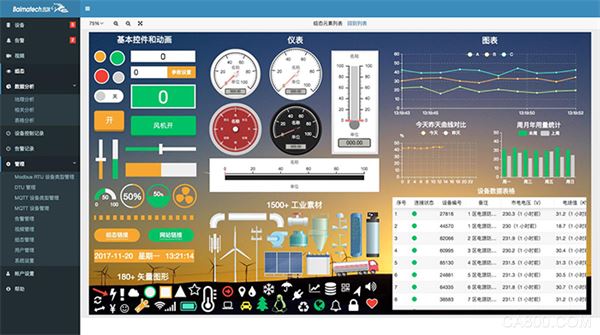

6、動態云組態，輕松訂制專屬界面

佰馬設備云平臺，具有34 種控件、180+ 矢量圖形、1500+ 工業素材圖片、各種曲線及報表控件等，協助客戶輕松搭建屬于自己的設備管理界面

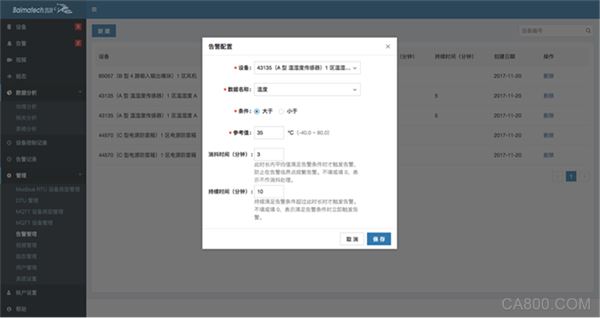

7、自定義告警，管理無憂

客戶可據管理需要，自定義設備告警參數與閾值、設置立即告警與超時告警、設備離線告警、服務器異常告警、組態控件異常提示等，并生成告警記錄。

8、具有PC與手機客戶端，隨時隨地管控

具有Web桌面和Web手機版，設備管理不受時間與地域限制。

9、強大負載能力，海量設備同步在線

以 4 核 4G 內存配置的主機為例，大概可接入 3000 個 輪詢周期 5 分鐘或 10000 個 MQTT 協議設備。

10、數據安全傳輸

所有客戶端，包括 Web、微信，采用 HTTPS 加密數據傳輸。

11、權限管理

具有三級權限管理，包括超級管理員、項目管理員、項目成員。
