在

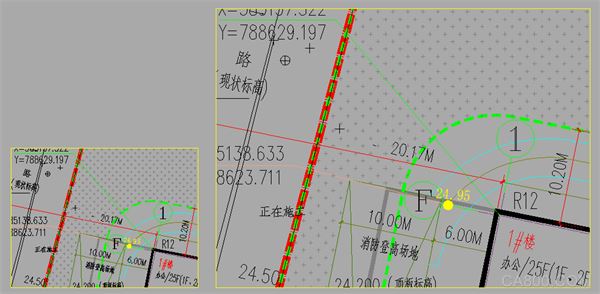

CAD繪圖中，我們經常會遇到這樣的情況：同一個圖形對象，在不同縮放比例的視口中展示時，其線型（如虛線）的顯示效果差異顯著，影響圖紙的清晰度和專業度。尤其是在進行布局打印或復雜圖形展示時，如何確保虛線比例能夠自動適應并跟隨各自視口的比例變化，成為了一個關鍵問題。
解決方案：

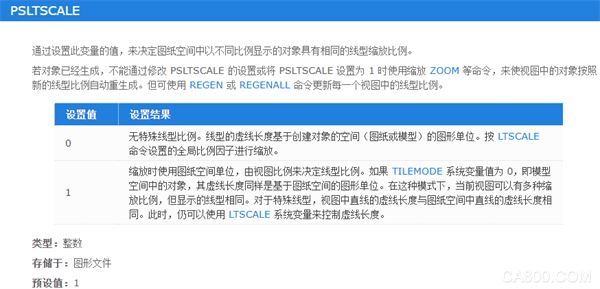

針對這一問題，CAD提供了靈活的系統變量設置功能來解決。具體地，通過調整系統變量【PSLTSCALE】（視口線型比例縮放）的值，可以輕松控制線型比例是否跟隨視口比例變化。

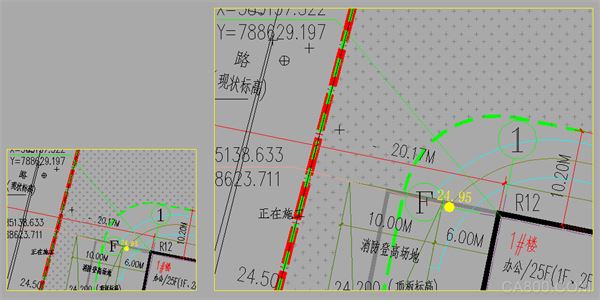

命令行輸入【PSLTSCALE】，回車，設置其值。當設置為【0】時，為第二張圖效果；當設置為【1】時，為第一張圖效果。
設置完畢后，點擊菜單【視圖-全部重生成】（【REGENALL】命令），刷新顯示狀態 。
以上就是在CAD布局中設置線型比例以自動跟隨視口比例調整的方法，希望對您有所幫助，更多CAD知識請關注中望CAD官網和官方公眾號！
