晨控CK-FR08與西門子系列PLC配置MODBUS RTU通訊連接手冊

產品說明：

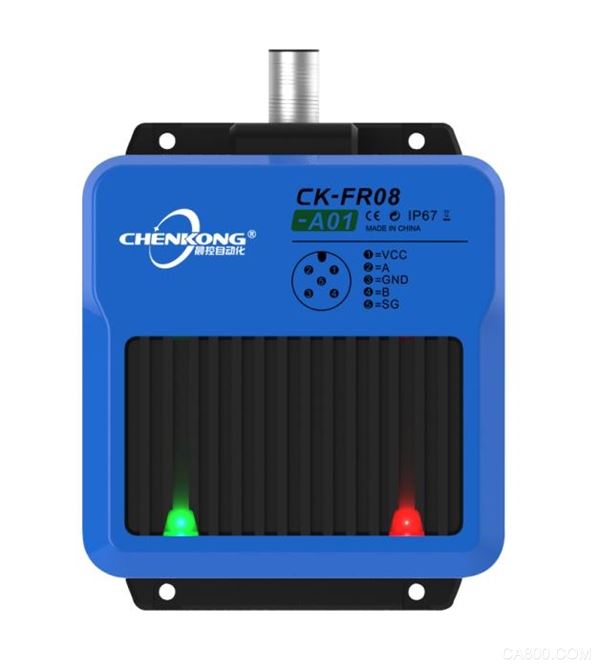

CK-FR08-A01是一款基于射頻識別技術的高頻RFID標簽讀卡器，讀卡器工作頻率為13.56MHZ，支持對I-CODE 2、I-CODE SLI等符合ISO15693國際標準協議格式標簽的讀取。讀卡器內部集成了射頻部分通信協議，用戶只需通過RS485通信接口接收數據便能完成對標簽的讀取操作，而無需理解復雜的射頻通信協議。

本期圍繞著MODBUSRTU協議與西門子通訊問題：

0、準備階段

軟件：TIA Portal V14

PLC：西門子1200系列PLC

線纜：串行總線

電源：24V直流電源

RFID讀寫器：CK-FR08-A01

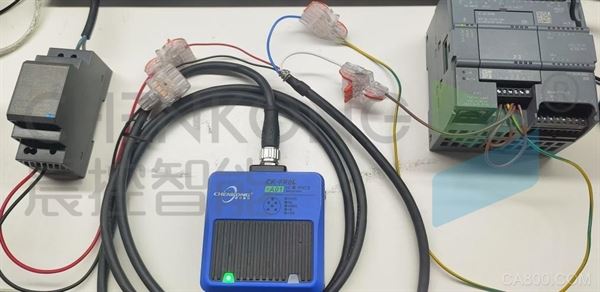

一、設備連接

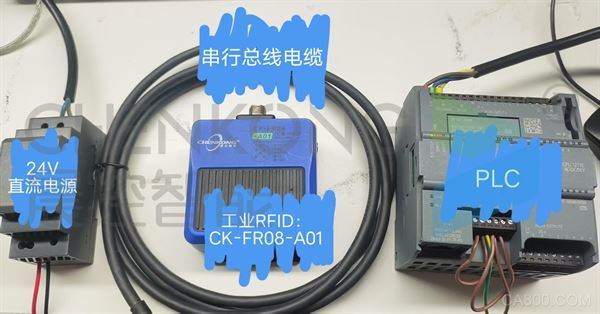

1  使用串行總線電纜連上讀卡器

2  總線電纜另一頭紅正黑負接24V直流電源，白A藍B接plc485模塊接口

二、添加485模塊

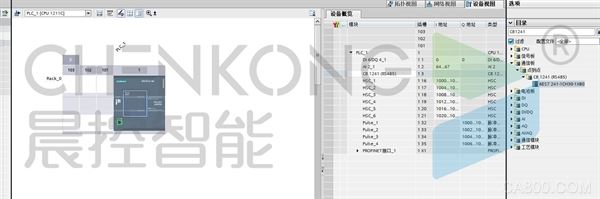

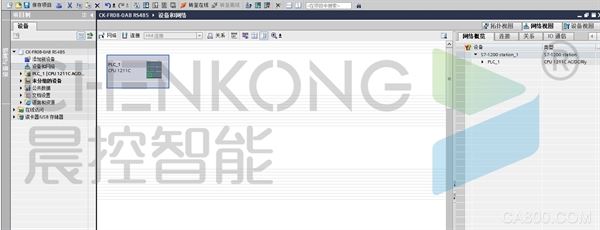

1  在項目樹中雙擊設備與網絡，雙擊網絡視圖下的plc，進入設備視圖

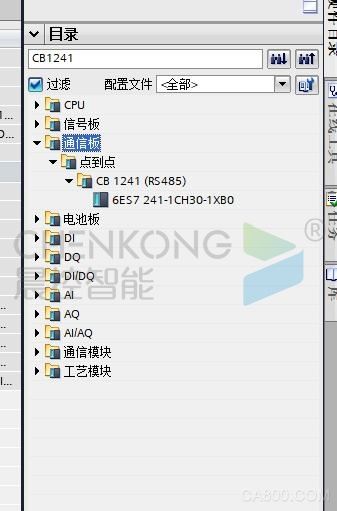

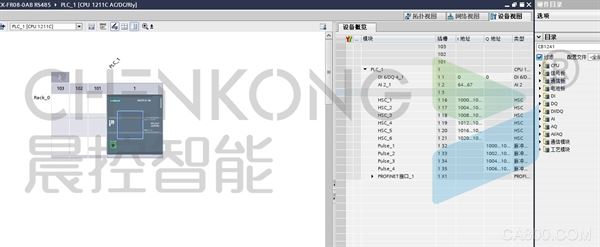

2  右邊目錄狀態欄中，找到通信板?點到點?相應plc的485模塊，拖拽至設備視圖中的plc的對應位置

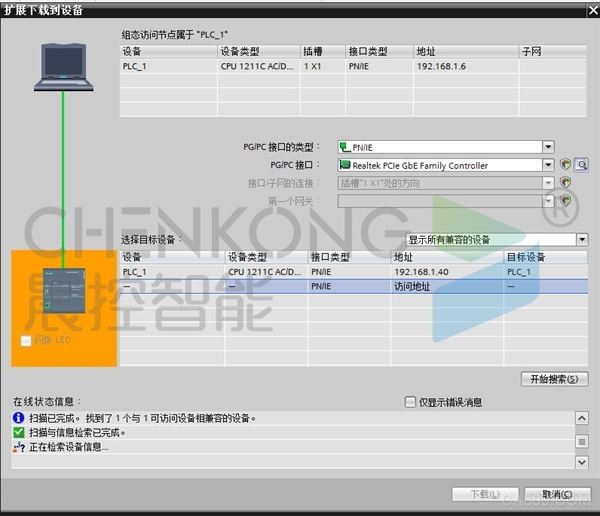

三、將配置程序下載到plc中即可連接完成

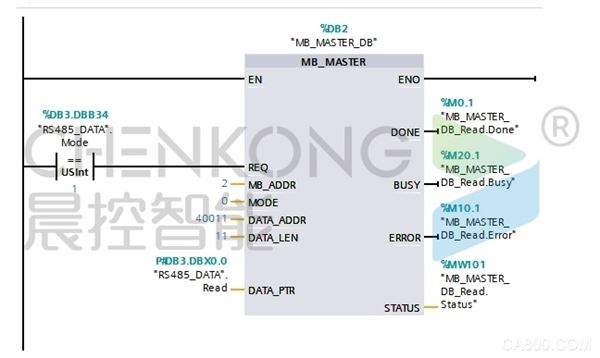

四、程序說明

五、讀取操作說明

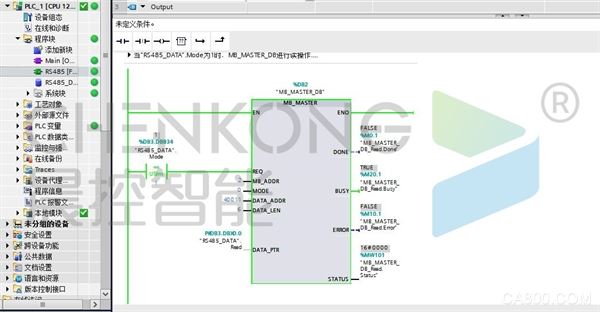

1  觸發讀取引腳

2  等待完成標志

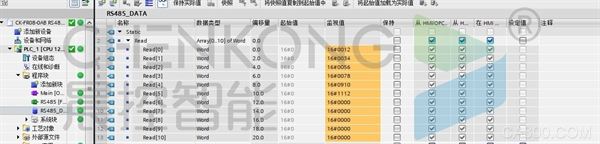

3  完成后數據緩存在數據緩存區

六、寫入操作說明

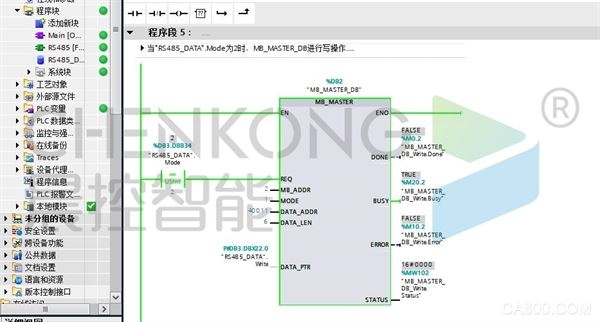

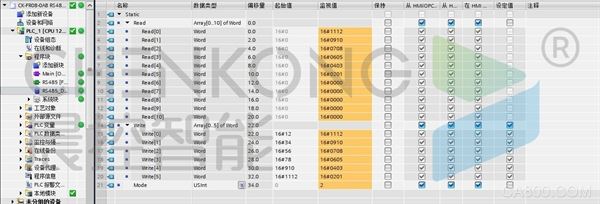

1  將需要寫入的數據寫入到數據緩存區

2  觸發寫入引腳

3  等待完成即寫入完成
