在現代打印設備制造業中，噴頭作為核心部件，其可靠性直接影響整機打印質量。隨著設備向高精度、高速度方向發展，噴頭外殼的失效分析工作變得尤為重要。通過材料特性檢測、結構應力分析和流體模擬等手段，可有效識別噴頭外殼的斷裂、腐蝕等失效模式，為改進設計和選材提供依據，從而提升打印設備的穩定性和使用壽命。

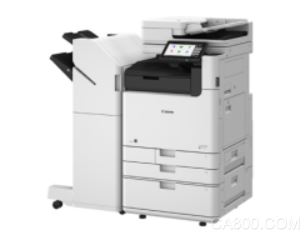

打印機
噴頭外殼
本文將圍繞ZKA630系列中走絲線切割機床在打印機噴嘴外殼加工中的關鍵技術展開說明，包括：電加工原理、行業標準、電加工原理、加工全流程等核心內容。為打印機零部件制造商及質檢單位提供專業的技術參考。
一、電加工原理
中走絲線切割利用鉬絲電極放電腐蝕金屬，通過脈沖電源產生高溫融化噴嘴外殼材料，配合冷卻液排屑，實現高精度切割。適用于復雜輪廓加工，保證噴嘴尺寸精度和表面質量。
二、行業標準
國際標準
1. ISO 9001 - 質量管理體系（制造流程規范）。
2. ISO 12759 - 流體系統元件標準（部分適用于噴墨打印頭）。
3. IEC 62368-1 - 電子設備安全要求（電氣兼容性）。
國家標準
1. 中國 GB/T 19001 - 等效ISO 9001（質量管理）。
2. GB/T 26125 - 電子電氣產品有害物質限制（RoHS）。
3. JB/T 10082 - 精密機械加工通用技術條件（尺寸公差）。
三、電加工設備
1. 設備選擇

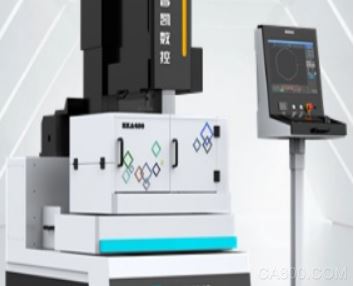

智凱ZKA630高精度線切割中走絲
2. 設備參數
行程：有效加工行程630*500
錐度：±6°/±15°
最大加工效率：≥300mm2/H
表面光潔度：Ra0.8μm（多次切割）
精度：±0.003mm
系統：系統支持Windows10及以上操作系統
畫圖：支持多種畫圖文件導入
精度高：四軸螺距補償，六軸數控
3.設備特點
超低電能損耗，高頻電源節能80%
增加螺距補償功能，提高定位精度
加工區、穿絲區需采用高亮照明燈，使得操作方便
四、加工流程
1. 將毛料擦拭干凈
2. 專用夾具固定股基本
3. 圖形導入
4. 軟件點“開水”檢查是否正常
5. 點“加工”一鍵開始運絲、高頻、沖水

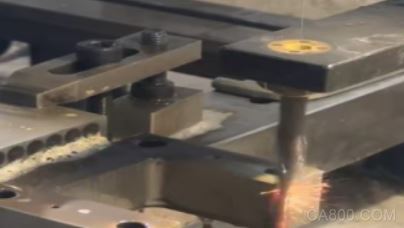

6. 開始加工中

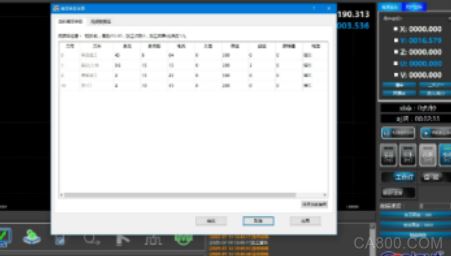

五：參數設置
試加工
1. 調整高頻電源程序
2. 調整加工參數
3. 繼續加工
4. 成品OK，無灼燒、發黑變色等問題
五：樣品清潔
1. 抹布：擦掉表面切削液和殘渣
2. 清潔儀器：超聲波
六：檢測工具
1.測量工具

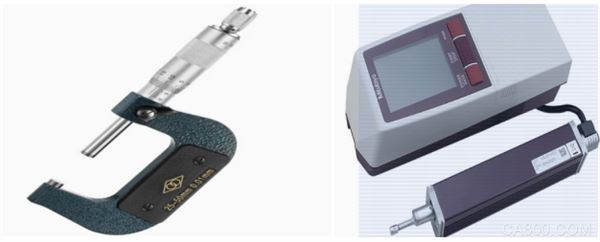

2.千分尺和光潔度測試儀，
3.定期校準測試設備，確保測量精度
4.操作人員需經過專業培訓，熟悉標準要求。
以下是關于打印機噴嘴外殼在中走絲線切割加工中的相關介紹，希望對您有所啟發！若您需要進一步了解：
噴嘴外殼的高精度加工方案、打印頭關鍵部件（如微孔、流道）的線切割工藝優化、銅合金/不銹鋼材料的變形控制與表面處理、中走絲機床選型指南與操作技巧、精密切割參數設定及實際案例分享。歡迎隨時聯系我們！【智凱數控】專業團隊為您提供定制化解決方案，助力實現高效穩定加工！私信或留言即可獲取一對一技術支持！
