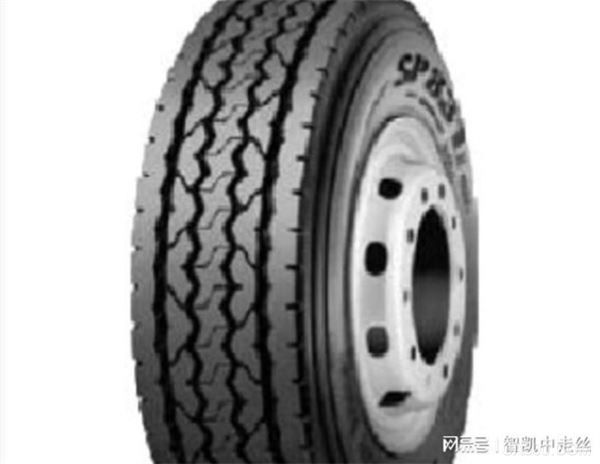

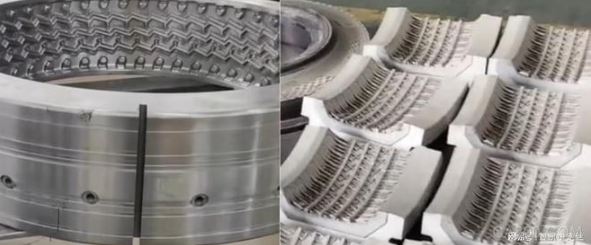

隨著橡膠工業的持續升級，輪胎花紋模具已從單一的胎面成型功能發展為集排水防滑、降噪減震和美學設計于一體的核心組件。智凱數控技術團隊指出，在高端輪胎制造領域，花紋模具的加工精度直接決定著輪胎的抓地性能和耐用度。行業數據顯示，近20%的輪胎早期磨損問題與模具花紋的加工誤差存在關聯。采用智凱中走絲機床對復雜三維花紋進行精密雕刻，不僅能確保溝槽深度的一致性，還能實現微觀紋理的精準復刻，這對提升輪胎綜合性能具有關鍵作用。
本文智凱數控小編，將會對ZKA500中走絲線切割機床在加工輪胎花紋模具中的電加工原理，行業標準，設備選用，加工流程，加工參數設置，清潔方法及檢測等環節做詳細闡述，為加工廠家和試樣檢測機構提供參考。
一、電加工原理
中走絲機床利用電火花放電原理加工輪胎花紋模具：鉬絲電極與模具材料（通常為合金鋼）在絕緣液中保持微小間隙，通過高頻脈沖放電產生瞬間高溫（上萬攝氏度），將金屬局部熔化蝕除。鉬絲沿花紋軌跡精確移動，通過數千次/秒的放電，像“電子雕刻刀”一樣逐步蝕刻出復雜的立體花紋溝槽，特別適合加工傳統刀具難以成型的深槽和異形曲面。
二、行業標準
國際標準（ISO）
1. ISO 4223-1（輪胎模具術語和定義）
2. ISO 10454（輪胎性能測試，間接影響模具設計）
3. ISO 9001（質量管理體系，適用于模具制造企業）
國家標準（中國 GB）
1. GB/T 2933（輪胎模具技術條件）——規定模具材料、加工精度、表面處理等要求
2. GB/T 19001（質量管理體系，等同ISO 9001）
3. GB/T 34896-2017（輪胎模具電火花加工技術規范）——針對電加工（如中走絲/慢走絲）的工藝標準
三、電加工設備
1.設備選擇
智凱ZKA500
2.設備參數
行程：有效加工行程400*500
錐度：±6°/±15°
最大加工效率：≥300mm2/H
表面光潔度：Ra0.8μm（多次切割）
精度：±0.003mm
系統：系統支持Windows10及以上操作系統
畫圖：支持多種畫圖文件導入
精度高：四軸螺距補償，六軸數控
3.系統功能
lX、Y、U、V四軸移動采用交流伺服控制方式
l控制系統采用標準ISO代碼進行程序控制
l編程系統具有將DXF文件直接轉成ISO代碼功能
l可實現X、Y、U、V四軸聯動，進行錐度和異形面加工（Z軸電動升降）
l多坐標系統功能可以在各工件之間迅速切換；
l自帶編程圖形、自動編制代碼程序。多CPU功能實現加工和編程同時進行；
l平行補償、清角設定，程序鏡像，拐角優化、比例縮放等超級功能開放
四、加工流程
1.將基板表面測試干凈
2.專用夾具固定股基本
3.圖形導入
4.軟件點“開水”檢查是否正常
5.點“加工”一鍵開始運絲、高頻、沖水
6.開始加工中

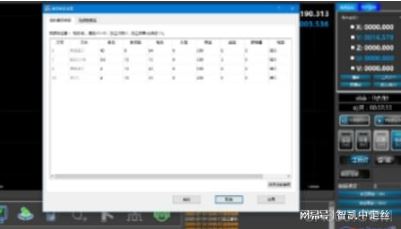

五：參數設置
第一次試加工：
1.試加工材料
2.導入圖紙
3.設置參數
4.開機檢查后
5.開始加工
6.工件切割完成掉落S
7.成功無灼燒、發黑變色等問題
樣品：如下圖
六：樣品清潔
1.抹布：擦掉表面切削液和殘渣
2.清潔儀器：超聲波
3.用水：自來水或純凈水
七：檢測工具
1.測量工具
2.千分尺和光潔度測試儀，
3.定期校準測試設備，確保測量精度
4.操作人員需經過專業培訓，熟悉標準要求。
以上就是智凱數控小編介紹的有關于輪胎花紋模具的加工分析相關內容了，希望可以給大家帶來幫助！在輪胎花紋模具加工中的關鍵技術要點，為輪胎制造企業及質檢機構提供專業指導：從放電加工原理到行業標準規范，從設備特性到工藝要素，涵蓋加工全流程優化及參數精準設置等核心內容。助力企業提升模具精度與生產效率。如需獲取《輪胎花紋模具精密線切割技術白皮書》或預約設備實操演示，歡迎聯系智凱數控技術專家團隊！
