晨控EtherCAT設備分配IP操作手冊
本期主題：圍繞晨控EtherCat設備使用TwinCAT軟件分配IP操作
1.打開 TwinCAT3，找到菜單欄 TwinCAT 下的 Show Realtime EthernetCompatibleDevices…并單擊。
2.在彈出的對話框中找到 Compatible devices/Incompatible devices 下連接EtherCAT 驅動的網卡并選中，點擊右側的 Install 進行 EtherCAT 驅動安裝。
3.在文件中新建項目
4.選擇TwinCAT Projects中的項目，點擊確定
5.在生成項目中找到IO，點擊展開，右鍵點擊Devices添加新項
6.在彈出的界面中選擇EtherCAT Mster，點擊ok

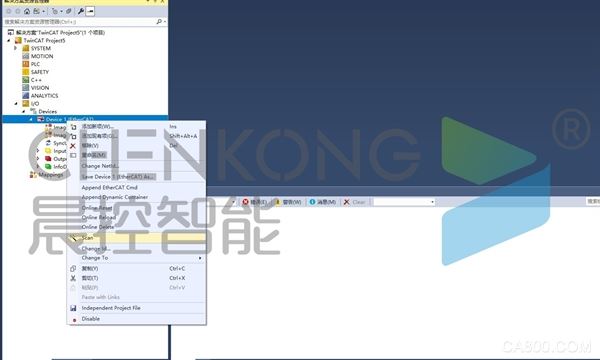

7.右鍵Device 1（EtherCAT），選擇Scan

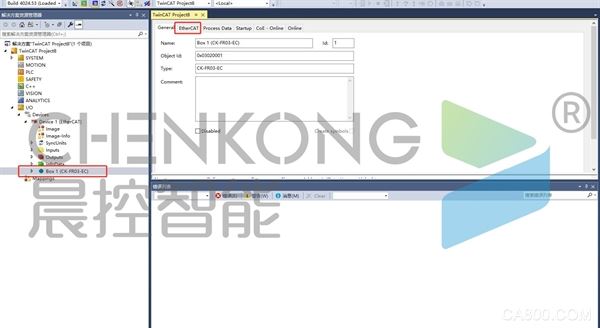

8.點擊搜素出來的設備，點擊設備中的EtherCAT選項

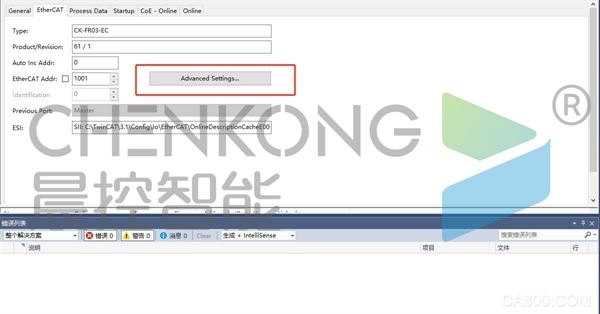

9.點擊Advanced Settings。。。

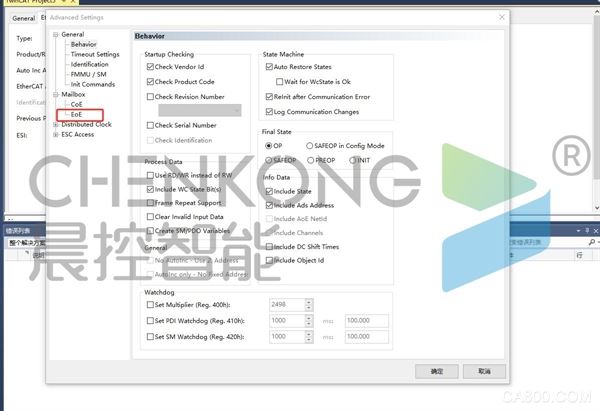

10.彈出的彈窗中點擊Mailbox展開，選擇EoE

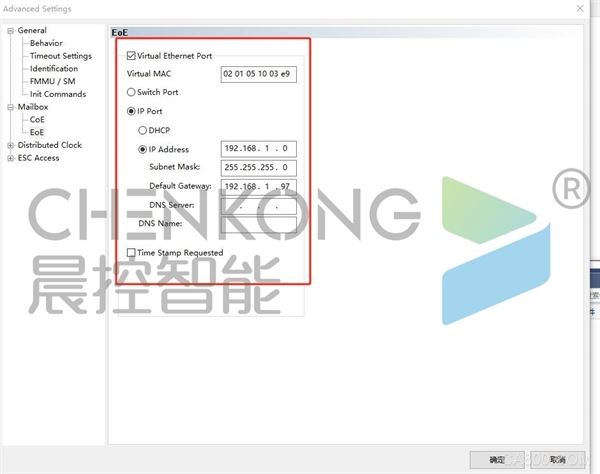

11.點擊IP Port，點擊IP Address，輸入想要設置的IP，點擊確定

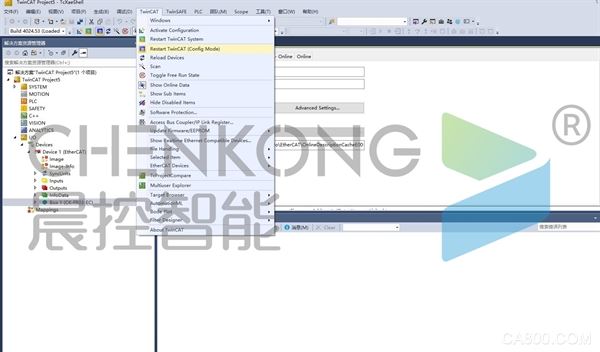

12.點擊TwinCAT下的Restart Twincat（Config Mode），之后彈出的彈窗都點擊確認

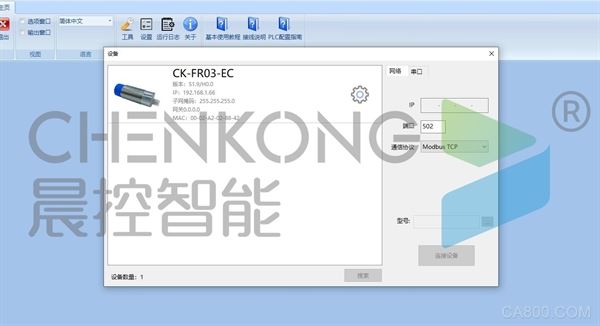

13.如此操作后就能夠為EC設備設置IP，即可進行網絡或者配置軟件更新固件等其他操作
14.注意，CK-FR03-EC分配IP后，在更新工具進入更新模式后，需要關閉TwinCAT及其后臺進程，才能繼續后續更新步驟，不需要使用軟件時需要結束軟件后臺進程，釋放網卡。
