鎖定螺釘是骨科植入物（見圖1）的關鍵組件，通過螺紋與骨板或髓內釘?shù)逆i定孔形成剛性固定，提供穩定性，尤其適用于骨質疏松或復雜骨折患者。其優勢在于避免傳統螺釘?shù)乃蓜?dòng)風險，實現角穩定性，促進骨愈合。然而，痛點包括術中精準置入難度高（需嚴格垂直鎖定孔）、螺釘斷裂風險（尤其在高應力部位），以及取出困難（骨長入或螺紋損壞）。未來優化方向包括改進材料強度、設計便于取出的螺紋結構，以及配合導航技術提升置入精度。

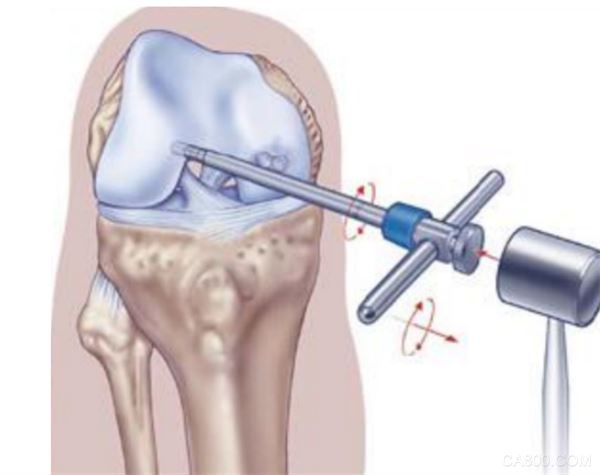

圖1 骨科植入物
目前骨科鎖定螺釘（見圖2）的主流加工方式為精密冷擠壓成形，其優勢在于工藝路線短、生產效率高（可批量生產）、材料利用率高（減少浪費），且冷加工對金屬晶粒度影響小，產品尺寸一致性佳，力學性能穩定。然而，該工藝對模具精度要求極高，鈦合金等材料因冷硬化嚴重易導致成型困難，需配合固溶處理等輔助工序，且復雜螺紋結構（如變螺紋或自攻槽設計）可能增加模具開發成本。

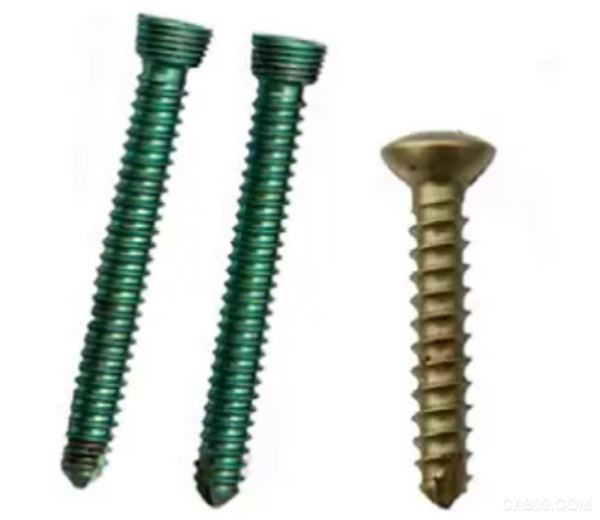

圖2 骨科鎖定螺釘
中走絲線切割加工技術是一種介于快走絲和慢走絲之間的電火花線切割工藝，采用鍍鋅黃銅絲（直徑0.1-0.2mm）作為電極，通過高頻脈沖放電腐蝕金屬實現切割。其走絲速度（6-12m/s）高于慢走絲但低于快走絲，兼具一定加工精度（±0.003mm）和較高效率。該技術支持多次切割，首刀高速粗加工，后續精修以提高表面質量（Ra≤0.7-1.4μm），適用于模具鋼、硬質合金等難加工材料。優勢在于性價比高，維護成本低于慢走絲；缺點是電極絲損耗較大，長期使用后精度會下降，且對工作液清潔度要求較高，適合中小批量精密零件加工。
中走絲線切割加工相比精密冷擠壓成形，在骨科鎖定螺釘制造中更具靈活性，尤其適合小批量、高復雜度產品（如異形螺紋或個性化設計）。其優勢在于無需高成本模具，可快速響應設計變更，并能加工高硬度材料（如鈦合金）。
不同于傳統骨科螺釘常用的316L不銹鋼和鈷鉻合金材料，骨科鎖定螺釘通常選用生物相容性更優的鈦合金（Ti6Al4V）。本文所設計的鎖定螺釘試樣材料與主流骨科植入物材料一致，均為Ti6Al4V鈦合金（見圖3）。該材料為α+β型鈦合金，具有優異的生物相容性、高比強度和良好的抗疲勞性能，適用于制造長期植入的骨科固定部件。盡管該鈦合金材料在加工成本上高于傳統不銹鋼，但中走絲線切割工藝屬于精密加工，對高硬度材料的適應性強，能夠滿足骨科植入物復雜結構（如變徑螺紋、自攻槽等）的高精度加工需求。

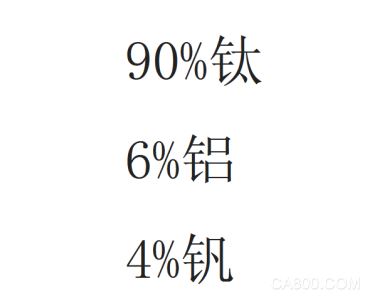

圖3 鈦合金（Ti6Al4V）化學成分圖
本文以骨科植入物鎖定螺釘為研究對象，通過對行業標準、加工設備、加工流程、參數設置、三坐標檢測和粗糙度檢測進行測試。本研究驗證了中走絲工藝加工高精度鎖定螺釘的可行性，為骨科植入物鎖定螺釘提供了新的技術路線。
行業標準
國際標準
1. ISO 5835《外科植入物-金屬骨螺釘》
規定骨螺釘?shù)某叽?、螺紋精度（如螺距公差≤0.02mm）、力學性能（如抗拉強度≥2000N）等關鍵指標。
2. ISO 5832-2/11
適用于鈦合金（如Ti6Al4V）和不銹鋼材料的化學成分及機械性能要求。
3. ASTM F543
規定金屬骨螺釘?shù)牧W(xué)測試方法，包括靜態扭轉、疲勞壽命等。
國家標準
1. YY/T 0119.2-2014《脊柱植入物脊柱內固定系統部件 第2部分：金屬脊柱螺釘》
涵蓋螺釘設計、材料、表面處理及性能測試要求，適用于鈦合金及不銹鋼螺釘。
2. GB/T 13810《外科植入物用鈦及鈦合金加工材》
規定TC4鈦合金的化學成分、力學性能及加工要求。
3. YY/T 0662-2020
針對不對稱螺紋螺釘?shù)臋C(jī)械性能測試標準，包括扭矩、斷裂角等參數。
加工設備
1. 設備選擇（見圖4)
智凱ZKH550五軸數控線切割機床

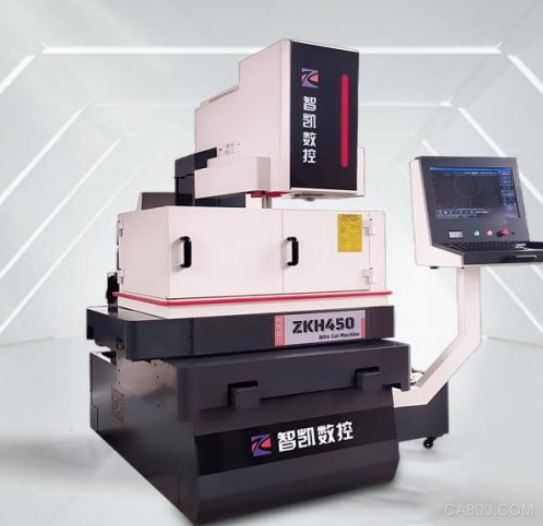

圖4 智凱ZKH550
2. 設備參數
行程：有效加工行程550*450
錐度：±6°
最大加工效率：≥300mm2/H
表面光潔度：Ra0.8μm（多次切割）
精度：±0.003mm
系統：系統支持Windows7及以上操作系統
畫圖：支持多種畫圖文件導入
精度高：四軸螺距補償，五軸數控
3. 功能介紹
X、Y、U、V四軸移動采用交流伺服控制方式
控制系統采用標準ISO代碼進行程序控制
編程系統具有將DXF文件直接轉成ISO代碼功能
可實現X、Y、U、V四軸聯動，進行錐度和異形面加工（Z軸電動升降）
多坐標系統功能可以在各工件之間迅速切換；
自帶編程圖形、自動編制代碼程序。多CPU功能實現加工和編程同時進行；
平行補償、清角設定，程序鏡像，拐角優化、比例縮放等超級功能開放，讓操作變得簡單輕松；
激光螺距校準，螺距補償數據實時開啟；
可隨意將X/Y軸進行交換適應不同的加個狀態及工作習慣。自由設置線控器的移動速度；
加工流程
1. 將基板表面測試干凈
2. 專用夾具固定股基本
3. 圖形導入
4. 軟件點“開水”檢查是否正常
5. 點“加工”一鍵開始運絲、高頻、沖水
6. 開始加工中
參數設置
試加工：
1. 試加工材料

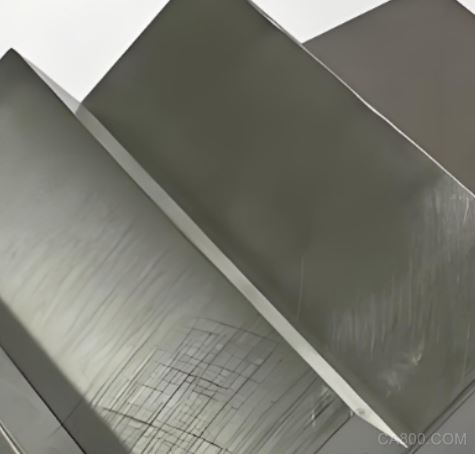

圖5 加工材料
2. 導入圖紙
圖6 圖紙
3. 設置參數

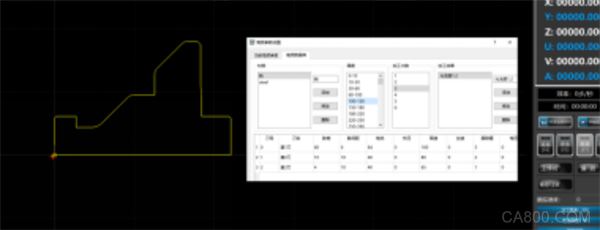

圖7 參數
4. 開機檢查后
5. 開始加工

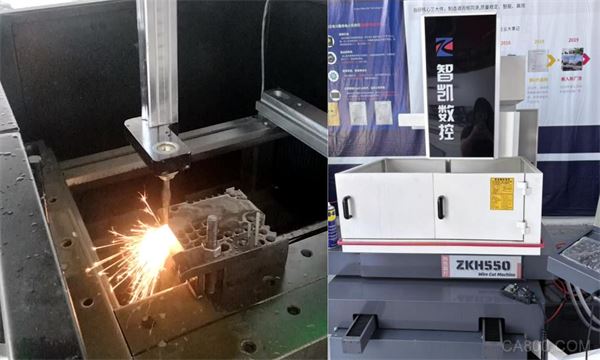

8 加工
6. 工件切割完成掉落
樣品，成功：如下圖
成品OK，無灼燒、發黑變色等問題
圖9 成品
三坐標檢測
為驗證中走絲線切割加工的骨科植入物鎖定螺釘輪廓公差，采用三坐標測量機進行高精度檢測。選用生物相容性優異的鈦合金（Ti6Al4V）標準樣塊作為基準，通過接觸式測頭對螺釘試樣進行三維輪廓掃描，重點檢測螺紋牙型、螺距及外徑尺寸。測量點間距設置為0.05mm，采樣速度控制在1mm/s，確保關鍵特征部位的測量密度。檢測系統溫度補償精度達±0.5μm，重復定位精度≤2μm，可精確評估螺釘輪廓的尺寸偏差和形位公差，確保整體加工精度控制在±3μm以內，滿足ISO 5835等醫療植入物標準對尺寸精度的嚴苛要求。

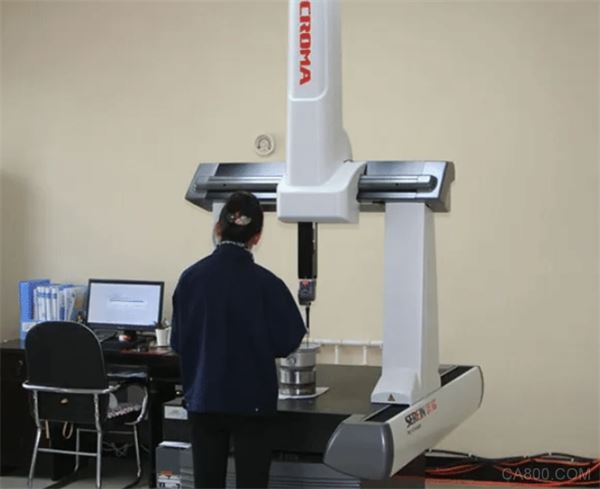

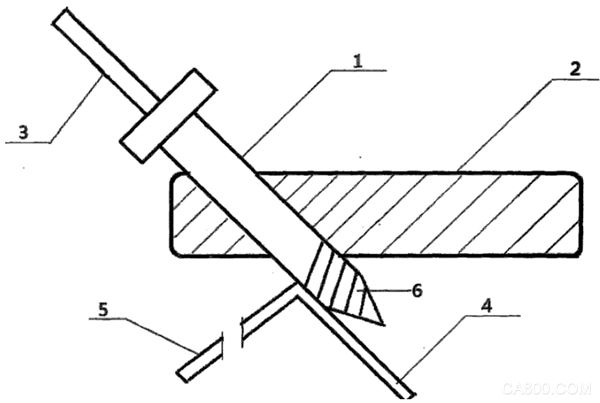

圖10 三坐標示意圖
粗糙度檢測
對骨科植入物鎖定螺釘試樣進行表面粗糙度檢測，通過與標準
粗糙度樣塊進行對比，確定骨科植入物鎖定螺釘加工表面的粗糙度
等級。檢測結果表明，骨科植入物鎖定螺釘試樣加工表面粗糙度為
Ra0.7-Ra1.4，滿足Ra ≥0.7 的要求。
