1 引言
隨著變頻空調的逐漸普及，空調的季節能效比（SEER）不斷提高，并陸續淘汰了低能效空調；同時，人們對變頻空調的高舒適度也逐步有所體驗和追求，使變頻空調進一步發揮出無可比擬的優勢。
本文對變頻空調中的壓縮機、室內外風機等調速控制技術作一簡單介紹，并對空調系統的變頻控制技術的進一步發展趨勢作出展望。
2 空調變頻技術現狀
在空調系統中，需要變轉速控制的電機主要為壓縮機、室外風機、室內風機。這些電機都是變頻空調系統中的主要控制對象，其變轉速控制技術現狀大致如下所述。
2.1 空調壓縮機的變轉速控制
空調壓縮機的變轉速控制技術，大致分為以下幾個階段。
⑴2005年前，交流變頻時代
主要以交流變頻調速技術為主，即壓縮機電機為普通的交流感應異步電機，其轉速為
n=60*f*(1-S)/p（1）
式中：f－－-交流電源；S－－-轉差率；p－－-極對數。
可見，感應電機的同步轉速與電源頻率成正比，如果交流電源頻率變化，就能夠改變感應電機的同步轉速，“變頻空調”也因此變頻調速技術而得名。
交流變頻空調器，通常以“交流→直流→交流”模式的變電壓變頻率（VVVF）方式控制壓縮機。VVVF的控制信號由單片式微電腦處理器（MCU）產生正弦律脈沖寬度調制（SPWM）信號，去控制1個三相逆變橋，一般選用智能功率模塊（IPM），從而產生SPWM的交流變頻電壓，經交流感應電機內的繞組電感產生正弦波電流和實現感應電機運轉。 由交流電機特性可知，當要求轉矩恒定時，加在感應電機三相線間電壓須隨頻率提高而提高，所以在VF變更頻率的同時，也通過調節脈沖寬度方式來實現VV變電壓功能。不同的壓縮機有不同的V-F曲線，所以應根據壓縮機的特性來設定V-F曲線。
交流變頻空調控制器的電路框圖，如圖21所示。
SPWM波形產生原理和IPM輸出波形的示意圖如圖2所示，是一種三相雙極性調制的SPWM波。
圖2 SPWM波形產生原理和示意圖
但是，交流感應電機的效率較低，且壓縮機的負荷特性很特殊：在每一轉中不同轉角的力矩大不一樣。因此，交流變頻空調雖然較之定頻空調可以大幅提高季節能效比，但其調速范圍窄、噪音和振動較大、電機功率因數低和能效比不如直流變轉速等不足，逐漸被直流變轉速技術所淘汰。
⑵2004年—2009年，120°方波時代
逐步推廣直流變轉速技術，即壓縮機電機改用直流無刷（BLDC）電機，并主要以120°方波驅動方式。BLDC電機剖面結構示意圖，如圖3所示。
直流電機的驅動關鍵在于同步換相。改用無刷后，一般以三相輸入、并通過IPM實現換相。直流變速的主回路與交流變頻控制電路大致相同。為滿足同步換相，一般需要知道BLDC電機的轉子位置，目前，多采用霍耳元件的磁效應實現轉子位置檢測，如圖4所示。三相IPM的換相方法，是根據轉子位置，二相先后輪流導通，轉子的磁極輪流被吸和連續轉動。因為三相中是二相輪流導通，所以又被稱為“120°方波驅動”，即其中60°是上下橋臂都截止。某一相輸出電壓的理論波形如圖5所示。
由于家用空調多采用全封閉壓縮機，壓縮機電機的電連接線必須使用密封且高壓絕緣的工藝，電連接頭越少越好。因此，改用無位置傳感器的BLDC電機，僅需要3個電連接頭。它的轉子位置檢測，采用反電勢檢測方法獲取。反電勢是指：當控制器的三相換相器沒有輸出情況下，BLDC電機的轉子在瞬間沒有外電流、僅依靠慣量轉動時，此瞬間就變?yōu)榘l(fā)電機輸出局部三相正弦電壓，該正弦相角與轉子的角度相對應。實際反電勢檢測，是在上述60°、上下橋臂都截止時段進行的。

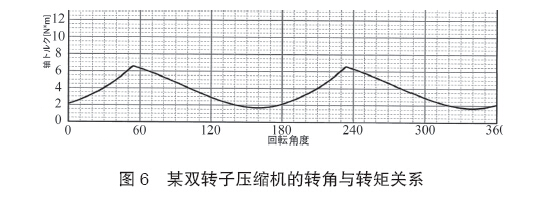

MCU依據該位置信號及時進行三相逆變橋的準確換相。由于壓縮機每一轉角的負荷變化甚大，如圖6所示，在知道轉子位置情況下，MCU就可通過壓縮機的實際負荷特性，在某些負荷較大的轉角區間特意加大PWM的脈沖寬度，從而可以在此轉角區增加轉矩。這種人為補償轉矩的方法稱為“轉矩補償”，從而大幅改善壓縮機的低轉速驅動性能和減小振動。
120°方波驅動BLDC電機的恒轉速控制，是通過速度閉環方式實現，即通過反電勢轉子位置檢測信號獲取轉速脈沖信號，MCU根據該脈沖轉速信號與設定轉速比較，并調節PWM的脈沖寬度，使實際轉速接近設定轉速。這種大環路閉環的被動控制方式，容易引起轉速波動。
120°方波驅動BLDC壓縮機的方式不足之處是：二相輪流通電驅動影響效率和轉矩穩定，轉矩補償由軟件人員人為控制、轉速僅與電壓（脈寬控制）和負荷有關，會導致轉速在PID調節不當時的波動。
⑶2008年以后，180°正弦波時代
逐步推廣和普及180°正弦波驅動BLDC壓縮機的技術，特別是近幾年高能效變頻空調的標準實施，交流變頻和120°方波驅動壓縮機的方式幾乎全部被淘汰了。
180°正弦波的稱謂，是相對于上述120°方波而言。事實上，它是一種矢量控制方式，根據壓縮機電機的輸出電流采樣和電流變化趨勢，來自動推斷BLDC電機的轉子位置和負荷大小，從而可以在任何轉角下自動調節不同負荷下的轉矩。在任何時刻，三相定子繞組上都有電流和同時對轉子產生吸力或推力，因此，180°正弦波能夠克服上述120°方波驅動方式的不足，使壓縮機的電機效率最高、運轉最平衡、噪音和振動較小。
根據DC電壓采樣和電流采樣數據進行處理的直流矢量算法，示意圖和矢量控制框圖如圖7所示，矢量控制及電壓波形見圖8。
圖8 矢量控制和電壓波形示意圖
180°正弦波直流變頻不僅三相通電和正弦波轉矩連續平穩，而且是電壓電流雙閉環控制模式。因此，其效率高、振動小、反應快、自動調節能力強，控制特性明顯優于120°方波。特別是轉速控制變成了主動控制，轉速穩定性能大幅提高。
值得一提的是，雖然矢量控制的轉矩能夠自動調節和適應，但當負荷的相角轉矩變化過大時，仍可以人為增加相角的轉矩實現過補償或稱主動補償。通過合理的參數調節，可以實現壓縮機在很低轉速下的平穩運行。而這一點對于變頻空調的舒適性控制至關重要，目前，絕大多數空調公司的變頻空調都已選用了這種180°正弦波控制方式。
2.2空調室外風機的轉速控制與穩速技術
在室內溫度接近設定溫度或環境溫度不是很高時，變頻壓縮機多半以低轉速運轉。這時電功率是很低的，如果此時的室外風機仍使用單速風機，往往風機的功耗與壓縮機相當、甚至超越壓縮機的功耗，從而嚴重影響所需的SEER指標。同時，如果一個樓群中的所有空調外風機都以最高轉速運轉，環境噪音也是不容小覷的。因此，除非低檔定頻空調，一般季節能效比（SEER）較高的變頻空調，都毫無例外地選用變轉速室外風機。
室外風機的調速技術大致以下幾大類：抽頭式交流感應調速風機、雙向可控硅相控調速風機、帶霍耳傳感器方波BLDC風機、無位置傳感器BLDC風機等。
⑴抽頭式交流感應調速風機
這種風機是在普通電容式單相交流感應異步電機基礎上，通過定子主繞組的抽頭變更主繞組匝數和電感量，從而控制電機的輸入電流和輸出轉矩，實現轉速調節。
當抽頭處于主繞組匝數較少、電感量較小的H位置時，輸入電流較大，電機輸出轉矩比較接近同步轉速，此時為“高風區”；當抽頭處于主繞組匝數較多的L位置，主繞組電感量增加較多使輸入電流減小，其輸出轉矩也隨之減小，此時轉差率S增大，轉速n減小，為“低風區”；如抽頭處于上述二者之間的M位置，為“中風區”，有的空調只設二個風速區，沒有該“中風區”M的抽頭位置。抽頭式調速風機示意圖見圖9。
這類抽頭式風機一般通過繼電器的切換來實現。
抽頭式風機的轉差率S由電機電流/轉矩的大小和負荷大小決定，也就是說，抽頭式調速風機的轉速只能是分檔調節，當輸入電網電壓波動而發生較大變化時，控制器MCU需要根據冷凝器溫度采樣，對高、低風之間進行切換。例如，當輸入電壓很低時，原設置處于“中風”檔，但MCU檢測到冷凝器溫度較高時，就應該將控制切換至“高風”檔。
抽頭式風機雖然控制簡單便宜，但轉差率S越大，其效率越低。所以，盡管低功率時轉速較低，但風機的耗電功率仍不容小覷。所以，僅適用于低價位低能效空調上。
⑵帶霍耳位置傳感器的內置120°方波BLDC風機技術
這種BLDC風機的結構原理如前圖3所示，逆變換相控制電路如圖4所示。不同之處，因室外風機的風葉較大，轉速不高，所以，電機的極對數較多。
內置換相功率器件的風機，其最大優點是霍耳器件可直接貼裝在驅動換相板上，轉子位置檢測精確，內置換相與電機一體化。不僅干擾少、連線少，而且可精確輸出轉速信號、控制方便，很受空調控制器設計者歡迎。
內置式BLDC風機控制相對比較簡單，一般需要提供DC電源Vm，電壓在DC300V±100V之間；還需提供15V工作電壓Vcc、調速電壓Vsp，它們共用一個Com端（DC-）。如前所述，為實現BLDC風機的穩速，此類風機還有一個轉速信號，一般為12個脈沖/轉。這樣，通過1個5芯線連接至控制器上。
控制方式是速度閉環方式，一般轉速輸出信號由內置霍耳器件實現，一般為12個脈沖/轉。MCU根據設定轉速與實際反饋轉速進行比較，通過輸出PWM或調節Vsp實現速度閉環。BLDC風機的成本雖然較高，但當風機轉速很低時，耗電功率可低至幾W，所以特別適用于高SEER能效機型上。內置式風機還需要考慮內置功率器件的發熱，一般風機功率不超過100W情況下使用較多。
⑶無位置傳感器的外置BLDC風機技術
當風機功率超過100W時，內置的三相逆變換相功率器件（IGBT或MOSFET）的發熱量不易散發，有可能導致內置的功率器件溫度過高而損壞。此時，除非有特別的散熱設計，一般情況下應該優先考慮外置式逆變換相控制器來驅動BLDC風機。
簡單的外置式，仍采用霍耳位置傳感器和120°方波驅動BLDC風機技術，其不足是霍耳傳感器的連接線數較多，一般需要3根霍耳位置傳感器連線、1根轉速信號線和2根5V正負電源線，再加上3根BLDC粗連線，至少在10線以上；當空調上控制器與BLDC風機距離較遠時，很容易在傳感器信號線上產生干擾信號，使BLDC控制受擾，又從安全隔離角度考慮，3根BLDC粗連線最好與速度位置信號線分路/隔離輸出，這也是此法并未能大量推廣之處。
因此，目前最新的技術是與壓縮機一樣，也采用無位置傳感器BLDC電機，并采用180°正弦波直流矢量控制方式，此法前已細述，技術原理不再贅述。
BLDC風機與壓縮機的不同之處，在于風葉的轉動慣量較壓縮機大得多，且必須考慮在逆風時的啟動問題。即逆風時，風葉在逆向轉動，此時如不能對它進行制動和轉子的初始定位，就很難實現同步啟動。這也是無位置傳感器BLDC風機控制的一大難處。
2.3空調室內風機的轉速控制與穩速技術
室內風機的轉速控制技術優劣直接關系房間空氣調節器的能效比和舒適度。
從成本和技術復雜度綜合考慮，目前應用最廣泛的是雙向可控硅相控調速AC風機技術。對于功率較小的掛壁機，為進一步提高能效，高端機型也逐步采用帶霍耳位置傳感器的內置120°方波BLDC風機技術。對于功率較大的室內風機，如頂出風機、天花機、仿風管機、柜機等，其控制方式與室外風機相似，低檔機多采用抽頭交流感應風機，中高端機選用BLDC風機，不再贅述。
下面重點介紹最常見的雙向可控硅相控調速方式。
⑴雙向可控硅相控調速AC風機技術
由上述可知，交流感應電機的變頻調速技術復雜、成本較高。因此，對于小功率房間空調器室內風機的無級調速，一般選用結構簡單、成本更低的雙向可控硅相控調速技術。
交流感應電機的轉速方程與前面式（1）一樣。除了調節頻率來改變轉速外，還可以通過轉差率S的變化來實現調速。當然，調節S的調速方式其效率很低，功率因數很低，僅適用于小功率室內風機的高速。
雙向可控硅相控調速的基本原理，其實就是通過可控硅的導通角調節來改變工頻電壓的占空比（類似于PWM的脈沖寬度），使流過感應電機的電流發生變化，實現異步電機的轉差率S的變化。
與所有相控技術一樣，這種相控調速方式也有一個工頻AC電壓的過零信號，該過零信號發至室內控制器的MCU中斷口；同時，風機的轉速脈沖信號也發至MCU。起動初期，MCU先給出一個初始導通角，雙向可控硅在起始導通角時導通，先輸出一個初始占空比電壓，待風機運轉穩定后的實際轉速與設定轉速進行比較，根據差值對雙向可控硅的導通角進行PID調節，直至實際轉速與設定轉速一致。
雙向可控硅交流調壓調速式的風機，因為帶有速度反饋信號FG，又常被稱為PG風機。
PG風機因為效率較低，一般只適用于功率較小的1HP—1.5HP掛壁機空調室內機。不僅在變頻空調中廣泛使用，而且在定頻掛壁空調中也已率先廣泛使用。
⑵其他室內風機控制技術
空調室內風機，視不同類型和功率大小，多數與室外風機相似。除小功率的掛壁機多選用可控硅相控調壓調速式PG風機外，如功率稍大的立式機、天花機、頂出風機、仿風管機等，以前多數采用抽頭式交流風機進行調速。近年來，一些高端機型剛開始分別使用帶霍耳位置傳感器的120°方波驅動的BLDC風機和180°正弦波直流矢量控制的BLDC風機。
這3種控制方式與室外風機完全相同，不再贅述。所不同之處是風葉不同，室外機的風葉多數選用風量大的軸流風葉；而室內風機多選用風壓大、噪音小的離心或貫流風葉，其相對轉速也較低些。
作者簡介
李善根（1949-），男，浙江寧波人，高級工程師，杭州先途電子公司/三花控制器研發中心首席工程師，研究方向：變頻空調控制器技術。
