車載Ethernet作為智能網聯汽車的核心總線，其研發效率至關重要。煥新升級的INTEWORK VBA V3.1.0R版本聚焦工程師在車載Ethernet場景下的核心需求，提供覆蓋總線分析、節點仿真到測試驗證的全套解決方案，助力工程師高效應對研發挑戰。
新功能速覽
01基于SOME/IP協議棧的Ethernet服務節點仿真功能
面對SOME/IP服務化控制器仿真中復雜的SD交互邏輯和報文字段變化，工程師不再需要編寫大量腳本模擬業務邏輯。只需通過直觀的界面配置，即可快速實現特定ETH控制器服務信號的發送和交互仿真。
基于SOME/IP協議棧的節點仿真功能，可大幅簡化部件測試或臺架測試中所需的“陪測件”仿真搭建操作，顯著提升開發和測試效率。

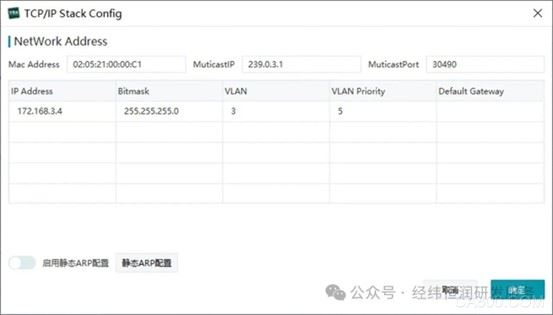

圖1 TCP/IP配置界面

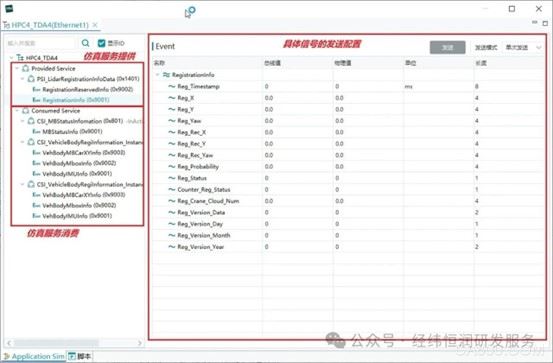

圖2 服務信號發送配置界面

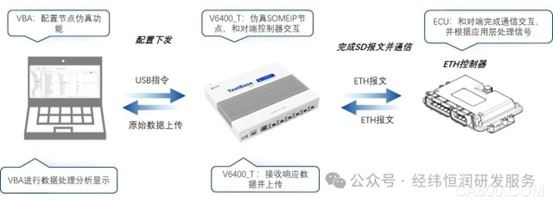

圖3 物理通信拓?fù)?
02 Ethernet診斷序列搭建功能
工程師可以通過圖形化界面直觀地搭建復雜診斷測試序列。這些序列可循環執行以進行壓力測試，并對ECU響應進行自動化的結果判斷驗證。測試報告支持導出，方便工程師分析和記錄。
對于工程師而言，診斷序列搭建功能顯著簡化診斷壓力測試的創建、執行和結果驗證過程，實現自動化測試，提升可靠性和效率。

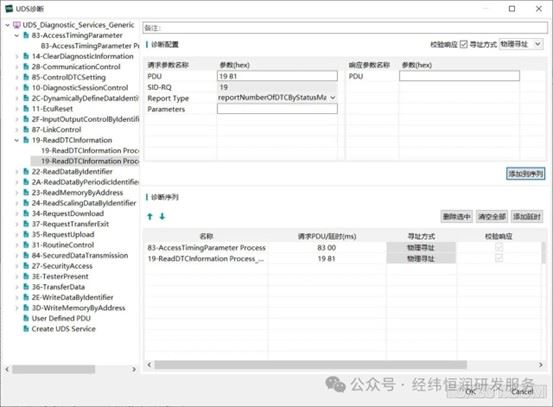

圖4 診斷序列搭建界面
03 DDS數據庫解析功能
工程師可以直接加載并解析DDS IDL文件、IDL文件夾或XML格式數據庫。軟件能夠?qū)W(wǎng)絡中的DDS信號進行解析，并在監控視圖中清晰顯示，幫助工程師快速洞察DDS通信內容，簡化DDS總線的調試和分析工作。

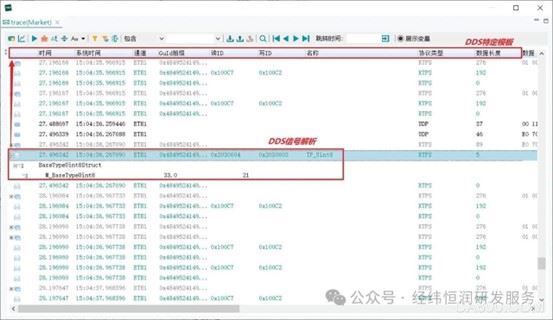

圖5 DDS報文解析
04 Ethernet負載統計功能
新增ETH負載統計功能，讓工程師能夠?qū)崟r(shí)監控指定ETH網段的發送和接收方向數據流。關鍵指標如最大負載、平均負載、數據幀數量等一目了然，可以快速評估網絡帶寬利用率，及時發現潛在瓶頸，優化網絡設計。

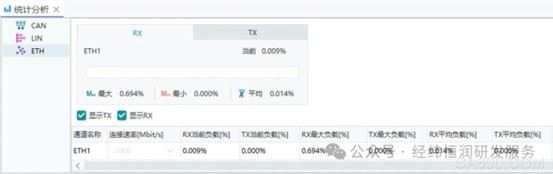

圖6 ETH負載統計界面
05 DHCP服務器分配功能
工程師可以利用基于V6400_T(原90A)硬件的DHCP服務器仿真功能，為DHCP客戶端（如診斷邊緣節點）自動分配IP地址，輕松滿足診斷場景中為待測節點分配IP地址的需求。
圖 7 DHCP 配置界面
06 新增Ethernet COMAPI接口
為方便工程師進行深度定制化二次開發和自動化測試流程整合，軟件新增了豐富的ETH總線COMAPI接口，支持Python、Java、C++等主流編程語言調用，靈活拓展軟件功能，輕松集成到工程師自有的測試框架或研發系統中。
07 軟件易用性提升
針對用戶反饋的問題，部分模塊做了易用性優化，如：支持?jǐn)?shù)據庫名稱及路徑顯示、Trace支持信號一鍵折疊展開、Graphic支持用戶通過快捷鍵操作、A2L語法檢查功能優化、攝像頭采集模塊重構，提升外接攝像頭加載速度；Console新增幫助文檔跳轉等功能，更多易用性改進請登錄新版軟件【關于VBA】中查看。
08 VCI驅動新增支持Linux系統
用戶可在Linux環境下便捷使用TESTBASE VCI相關硬件功能。
