晨控CK-FR102ANS與西門子PLC配置Profinet通訊連接手冊
CK-FR102ANS系列是基于射頻識別技術的高頻雙通道讀寫器，讀寫器工作頻率為13.56MHZ，支持對I-CODE 2、I-CODE SLI等符合ISO15693國際標準協議格式標簽的讀取。
高頻雙通道讀寫器支持標準工業通訊協議Profinet，方便用戶通集成到PLC等控制系統中。讀寫器內部集成了射頻部分通信協議，用戶只需通過以太網接口接收數據便能完成對標簽的讀取操作，而無需理解復雜的射頻通信協議。
本期圍繞著Profinet協議與西門子PLC通訊組態問題：
0、準備階段

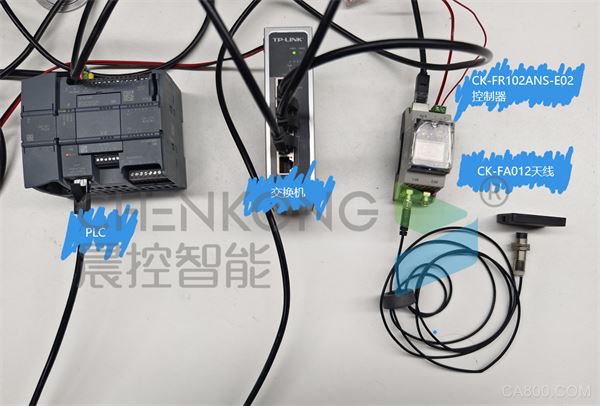

軟件：TIA Portal V14
PLC：西門子1200系列PLC

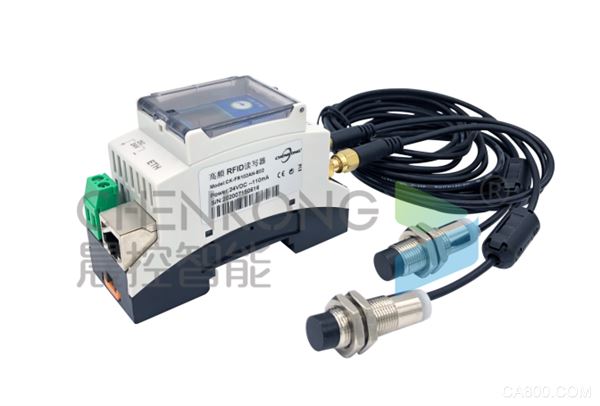

RFID雙通道控制器：CK-FR102ANS-E02
RFID讀卡天線：CK-FA012
交換機：工業交換機
1、添加設備文件

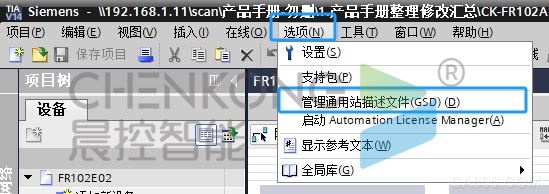

程序上方點擊”選項”
打開管理通用站描述文件
選擇裝有設備GSD文件的文件夾，勾選需要添加的GSD文件安裝
2、添加設備

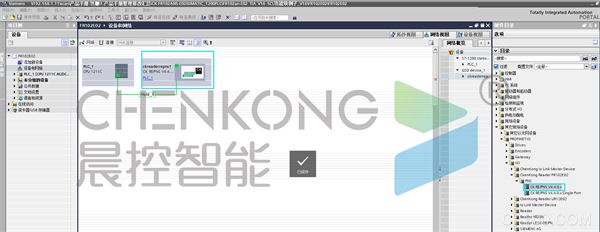

雙擊添加硬件目錄中剛剛添加的設備文件
將PLC與設備進行連接
3、分配映射內存

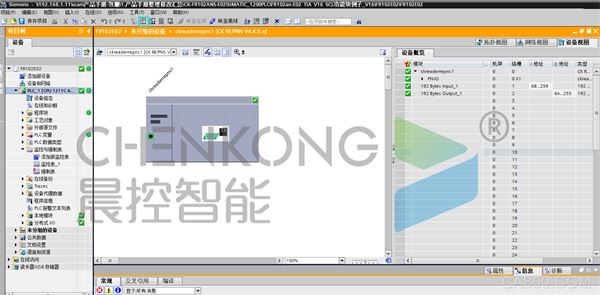

雙擊進入設備視圖

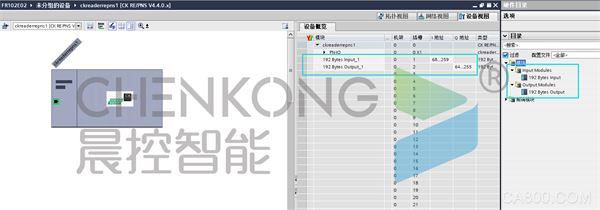

在右邊硬件目錄中添加輸入輸出各192byte
4、分配設備名稱

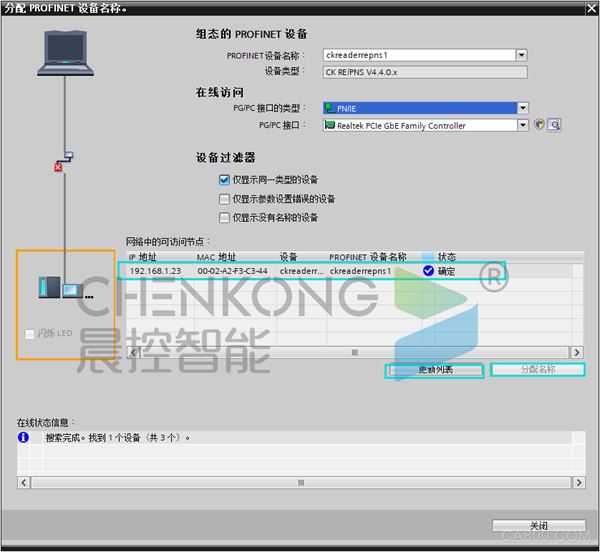

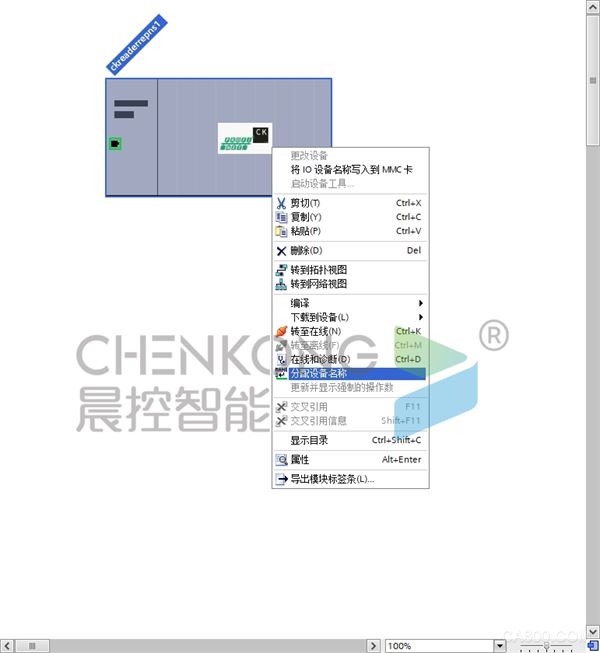

右鍵設備點擊分配設備名稱
點擊更新列表，搜索設備
選擇要分配的設備，點擊分配名稱
5、下載程序
點擊下載程序，將配置下載到PLC中
設備在線可看見設備已連接，即可連接完成

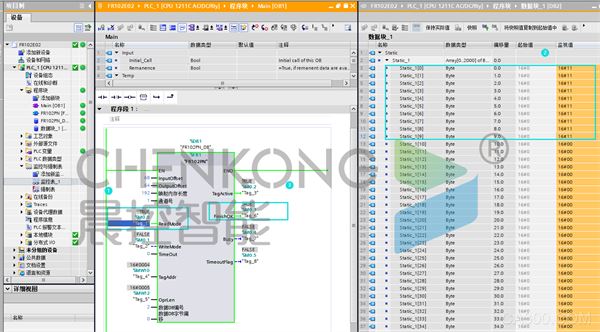

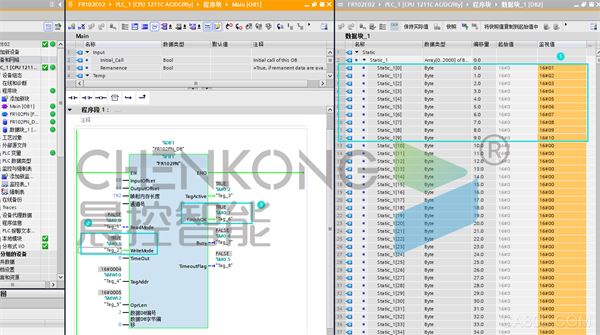

6、功能塊引腳說明以及操作

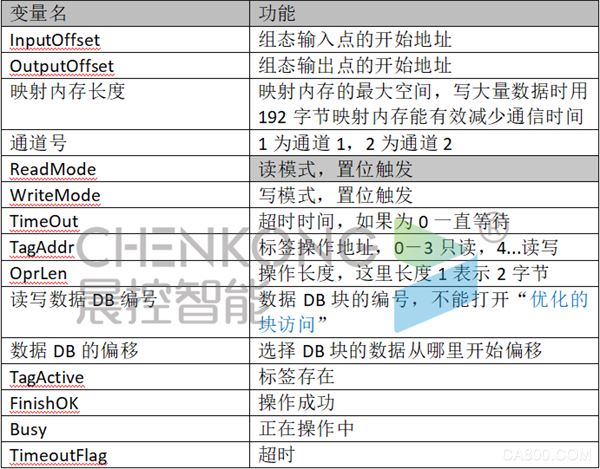

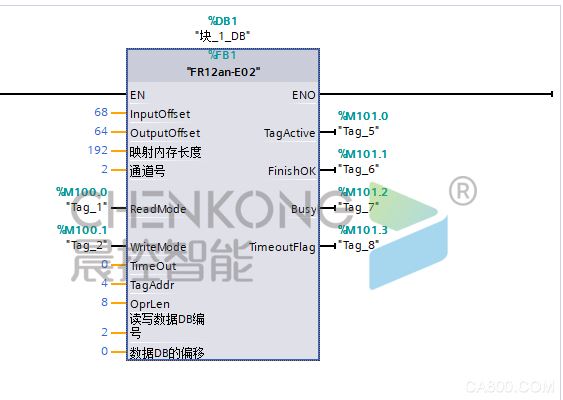

（1）功能塊引腳說明
（2）寫操作說明
將需要寫入的數據寫入數據緩存區
置位WriteMode
等待成功標志位FinshOK置位即寫入完成
（3）讀取操作
置位ReadMode
等待成功標志位FinshOK置位即讀取完成
讀取數據緩存在數據緩存區
